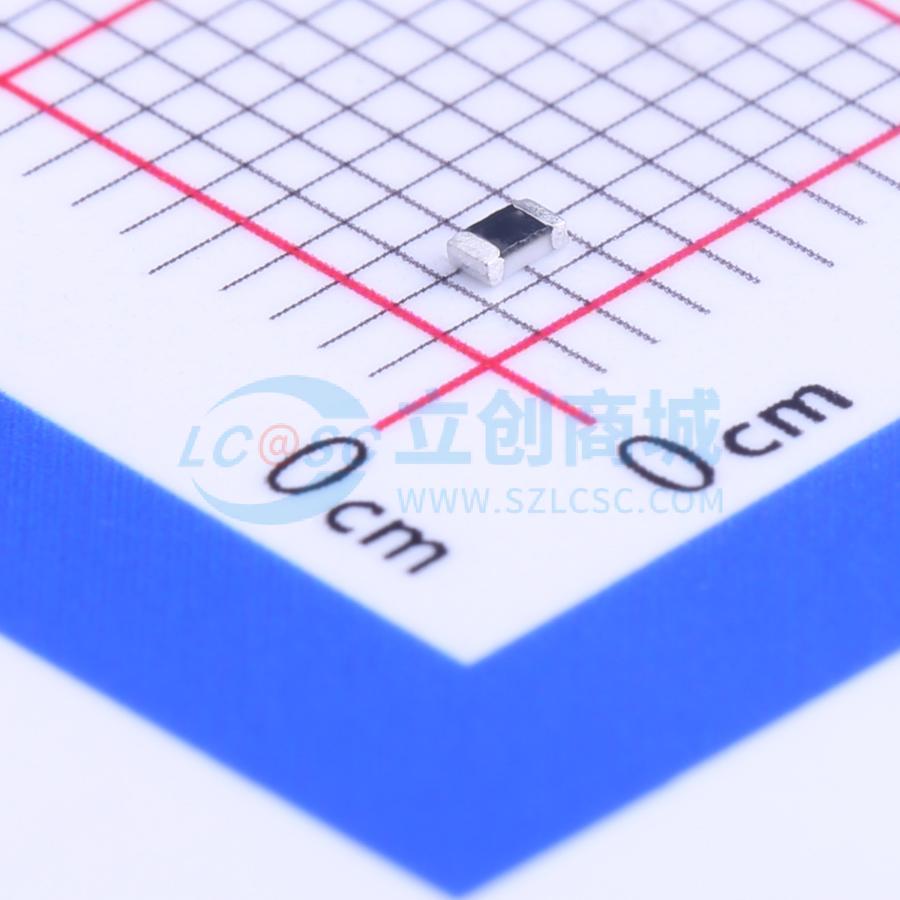

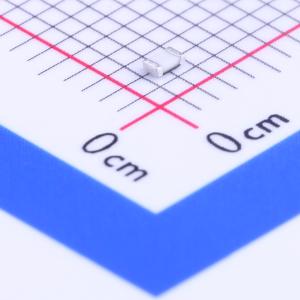

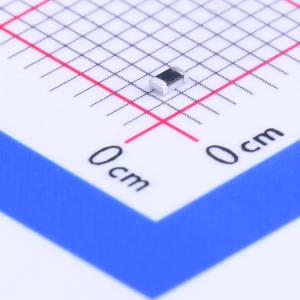

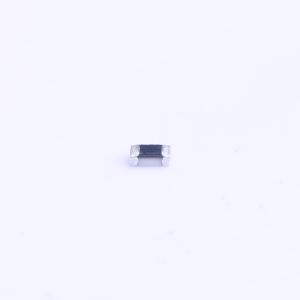

温馨提醒：图片仅供参考，商品以实物为准

PESD0603-240

双向ESD 24V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ESD器件有助于保护HDMI 1.3、便携式视频播放器、LCD和等离子电视、USB 2.0、数字视频接口（DVI）和天线开关的I/O端口。ESD器件可将静电放电从高清电视设备、打印机、笔记本电脑、手机和其他便携式设备中的敏感电路分流出去。与传统保护器件（如多层压敏电阻（MLV））相比，ESD器件具有诸多优势，多层压敏电阻可能会使高速数据率电路中的信号衰减或失真。与瞬态电压抑制（TVS）二极管和微型气体放电管（GDT）相比，ESD器件外形更紧凑，为如今日益小型化的紧凑型信息设备提供了经济的解决方案。ESD保护器件有多种外形规格可供选择，电容低，符合传输线脉冲（TLP）测试以及IEC61000 - 4 - 2测试。
品牌名称: TE Connectivity(泰科电子)
商品型号: PESD0603-240
商品编号: C10659
商品封装: 0603
包装方式: 编带
商品毛重: 0.048克(g)

商品参数

商品概述

ESD器件有助于保护HDMI 1.3、便携式视频播放器、LCD和等离子电视、USB 2.0、数字视频接口（DVI）和天线开关的I/O端口。ESD器件可将静电放电从高清电视设备、打印机、笔记本电脑、手机和其他便携式设备中的敏感电路分流出去。与传统保护器件（如多层压敏电阻（MLV））相比，ESD器件具有诸多优势，多层压敏电阻可能会使高速数据率电路中的信号衰减或失真。与瞬态电压抑制（TVS）二极管和微型气体放电管（GDT）相比，ESD器件外形更紧凑，为如今日益小型化的紧凑型信息设备提供了经济的解决方案。ESD保护器件有多种外形规格可供选择，电容低，符合传输线脉冲（TLP）测试以及IEC61000 - 4 - 2测试。

商品特性

符合RoHS标准
无卤（指：Br < 900ppm，Cl < 900ppm，Br + Cl < 1500ppm）
电容0.25 pF（典型值）
低漏电流
低钳位电压
快速响应时间 < 1ns
能够承受多次ESD冲击
与标准回流安装程序兼容
厚膜技术
双向保护

应用领域

HDMI 1.3接口
LCD和等离子电视
手机
天线
便携式视频播放器
便携式设备（PDA、DSC、蓝牙设备）
打印机端口
卫星收音机
USB 2.0和IEEE 1394接口
DVI
GPS系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	24V
	钳位电压	45V
	反向电流(Ir)	10uA

	属性	参数值
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.25pF
