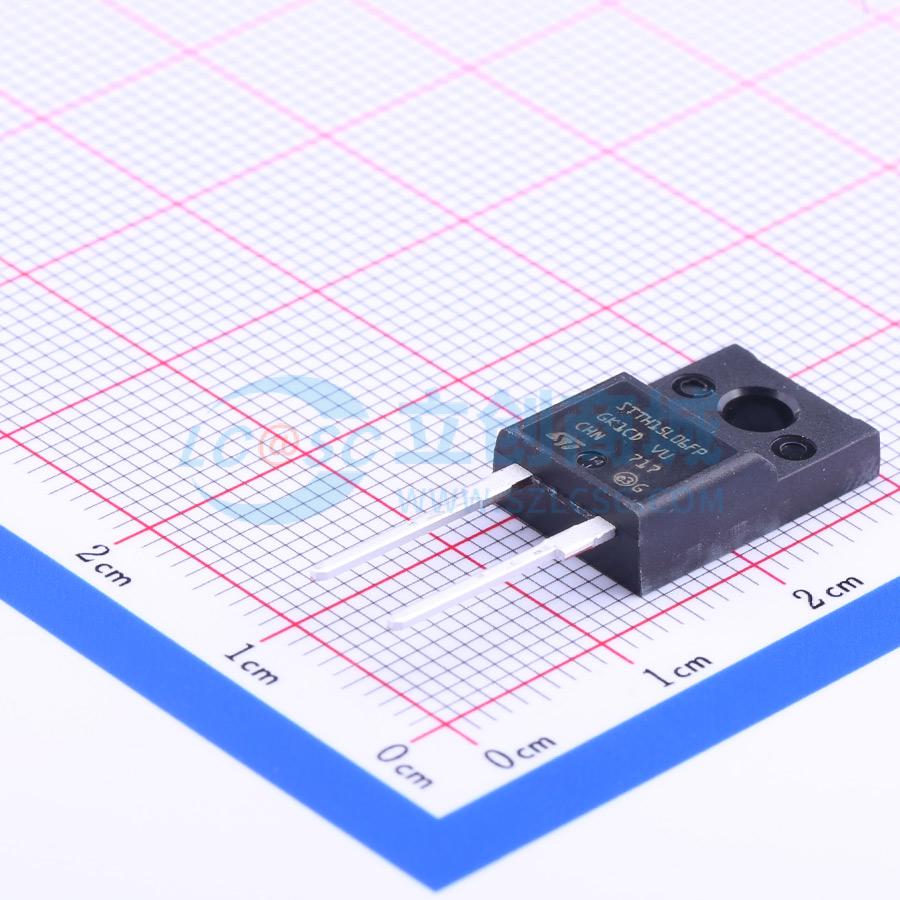

温馨提醒：图片仅供参考，商品以实物为准
STTH15L06FP
耐压:600V 电流:15A 反向恢复时间：60ns
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 600 V、15 A低压降超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH15L06FP
- 商品编号
- C10626
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | - | |
| 正向压降(Vf) | 1.55V@15A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 15A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 15uA@600V | |
| 反向恢复时间(Trr) | 60ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 130A |
商品概述
STTH15L06采用ST Turbo 2 600V技术，适用于开关电源和工业应用，作为整流和断续模式PFC升压二极管。封装类型包括TO-220AC STTH15L06D、TO-220FPAC STTH15L06FP、D²PAK STTH15L06G。评估传导损耗可使用公式：P = 0.94 × I_F(AV) + 0.017 I_F²（RMS）。环氧树脂符合UL94 V0标准。冷却方式为传导（C）。推荐扭矩值：TO-220FPAC为0.8 m.N.，TO-220AC为0.55 m.N.。最大扭矩值：TO-220FPAC为1.0 m.N.，TO-220AC为0.70 m.N.。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少开关和传导损耗
应用领域
- 开关电源
- 工业应用（作为整流和断续模式PFC升压二极管）
