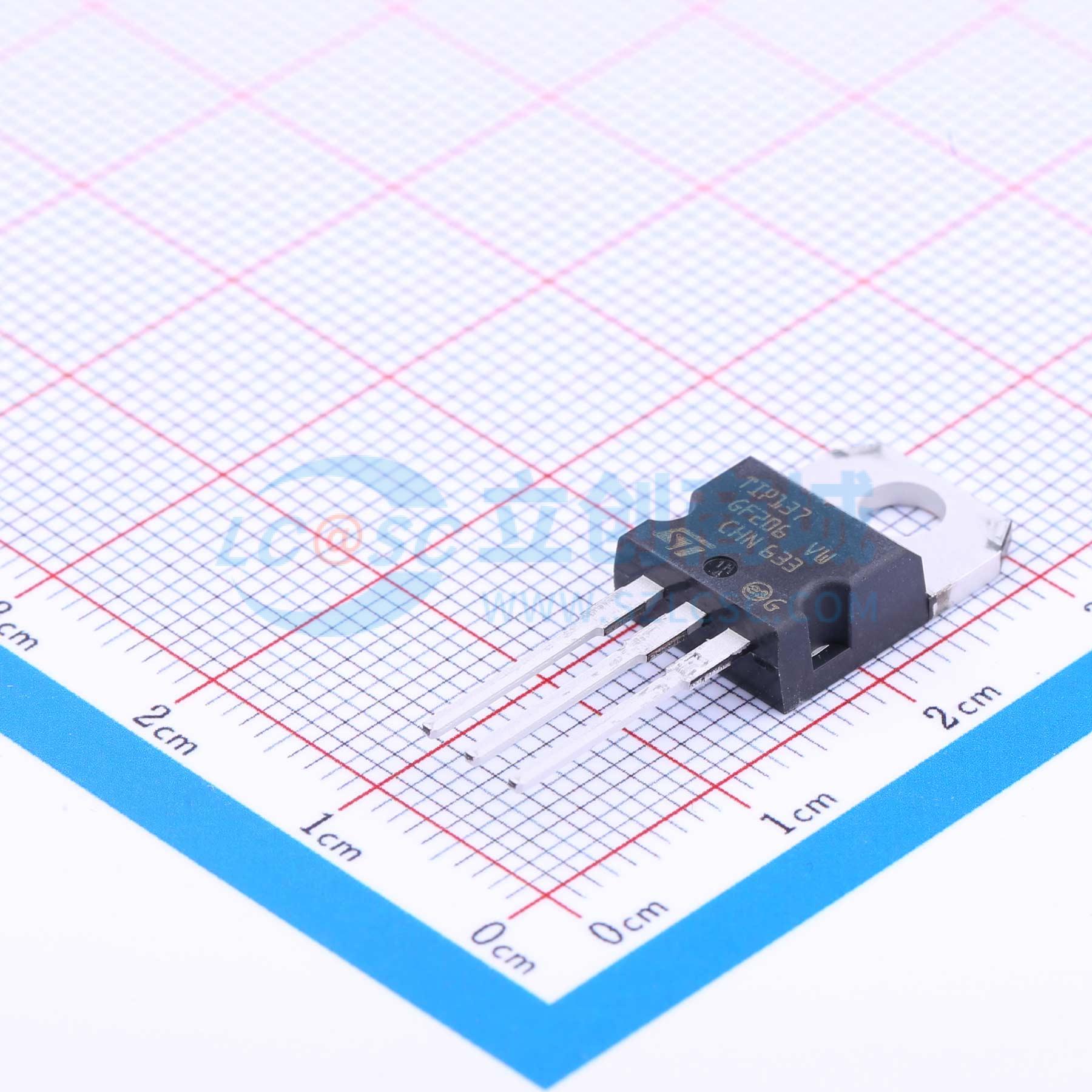

TIP137

互补硅功率达林顿晶体管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是硅外延基NPN功率晶体管，采用单片达林顿结构，安装在Jedee TO-220塑料封装中。适用于功率线性和开关应用。互补PNP类型是TIP137，TIP135也是PNP类型。
品牌名称: ST(意法半导体)
商品型号: TIP137
商品编号: C10638
商品封装: TO-220
包装方式: 管装
商品毛重: 2.74克(g)

商品参数

晶体管类型：PNP - 达林顿
电流 - 集电极（Ic）（最大值）：8A
电压 - 集射极击穿（最大值）：100V
不同?Ib，Ic 时的?Vce 饱和值（最大值）：4V @ 30mA，6A
电流 - 集电极截止（最大值）：500μA
不同?Ic，Vce?时的 DC 电流增益（hFE）（最小值）：1000 @ 4A，4V
功率 - 最大值：2W
安装类型：通孔
封装/外壳：TO-220-3
供应商器件封装：TO-220AB

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	达林顿管
	类型	PNP
	集射极击穿电压(Vceo)	100V
	直流电流增益(hFE)	1000
	耗散功率(Pd)	2W
	集电极电流(Ic)	8A

	属性	参数值
	特征频率(fT)	-
	集电极截止电流(Icbo)	200uA
	集射极饱和电压(VCE(sat))	4V
	工作温度	-
	射基极击穿电压(Vebo)	5V
