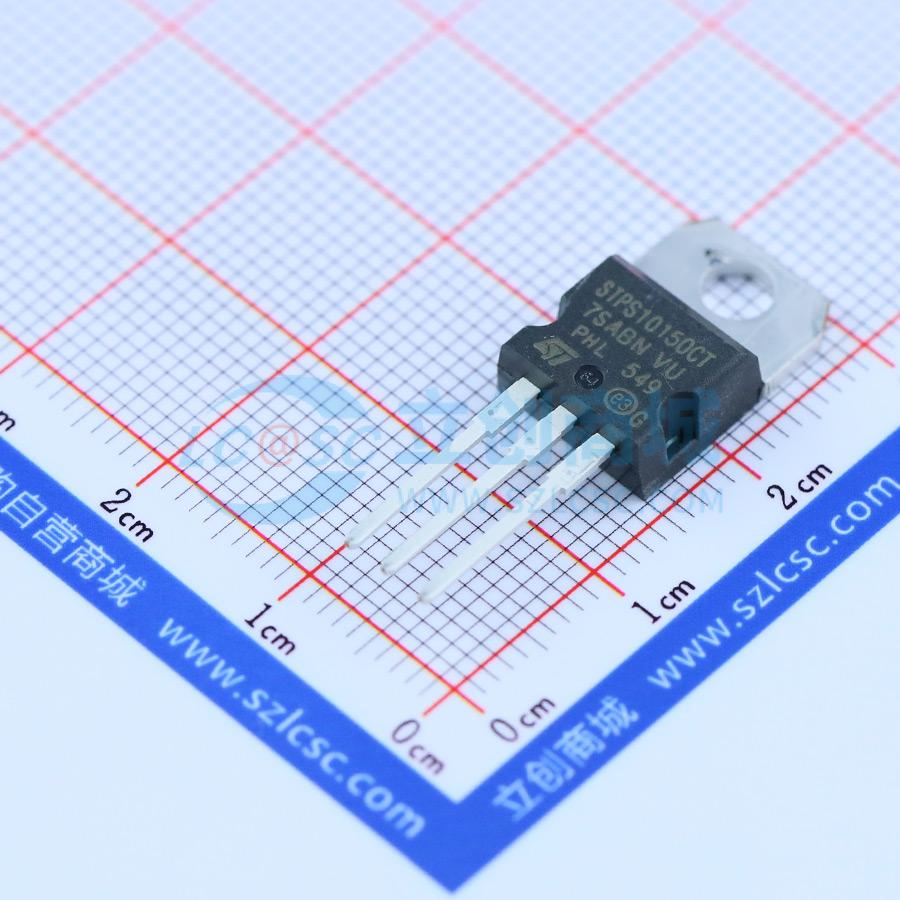

温馨提醒：图片仅供参考，商品以实物为准
STPS10150CT
电压:150V 电流:5A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 150 V、10 A双路功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS10150CT
- 商品编号
- C10645
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 920mV@5A |
| 属性 | 参数值 | |
|---|---|---|
| 直流反向耐压(Vr) | 150V | |
| 整流电流 | 5A | |
| 反向电流(Ir) | 2uA@150V |
商品概述
双中心抽头肖特基整流器，专为高频开关模式电源设计。
商品特性
- 高结温能力
- 漏电流和正向压降之间的良好平衡
- 低漏电流
- 雪崩能力已规定
- 环氧树脂符合UL94 V0标准
- 型号包括D2PAK封装的STPS10150CG和TO-220AB封装的STPS10150CT
- 脉冲测试参数：tp=5ms，δ<2%；tp=380μs，δ<2%
- 传导损耗计算公式：P=0.65I_F(AV)+0.02I_F²(RMS)
应用领域
- 高频开关模式电源
