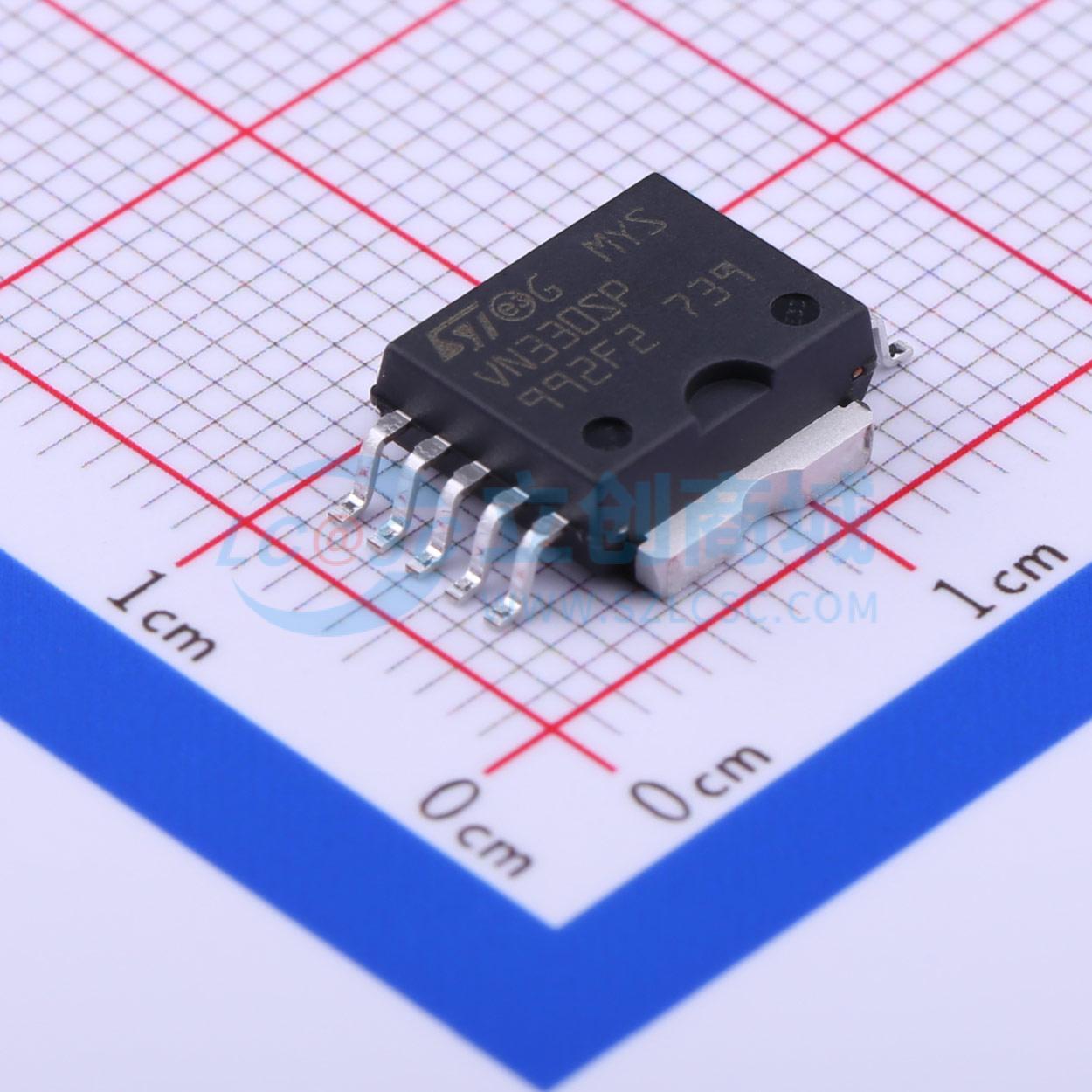

VN330SPTR-E
四路高端智能功率固态继电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道高侧智能功率固态继电器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VN330SPTR-E
- 商品编号
- C10633
- 商品封装
- PowerSO-10
- 包装方式
- 编带
- 商品毛重
- 1.973克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 类型 | 高侧开关 | |
| 通道数 | 4 | |
| 最大连续电流 | 700mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~36V | |
| 导通电阻 | 320mΩ | |
| 工作温度 | -40℃~+125℃ | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；过流保护(OCP) |
商品概述
VN330SP-E是一款采用VIPower技术制造的单片器件，用于驱动四个独立的电阻性或电感性负载，负载的一端接地。有源电流限制功能可避免在负载短路时系统电源电压下降。内置的热关断功能可保护芯片免受过热和短路的影响。开漏诊断输出可指示过热状态。
商品特性
- 每通道
- 在结温（TJ）为85℃时
- 每通道输出电流：0.7A
- 数字输入最低钳位电压为32V
- 负载短路和过热保护
- 内置电流限制器
- 欠压关断
- 开漏诊断输出
- 电感性负载快速去磁
- 符合IEC 61131-2标准
