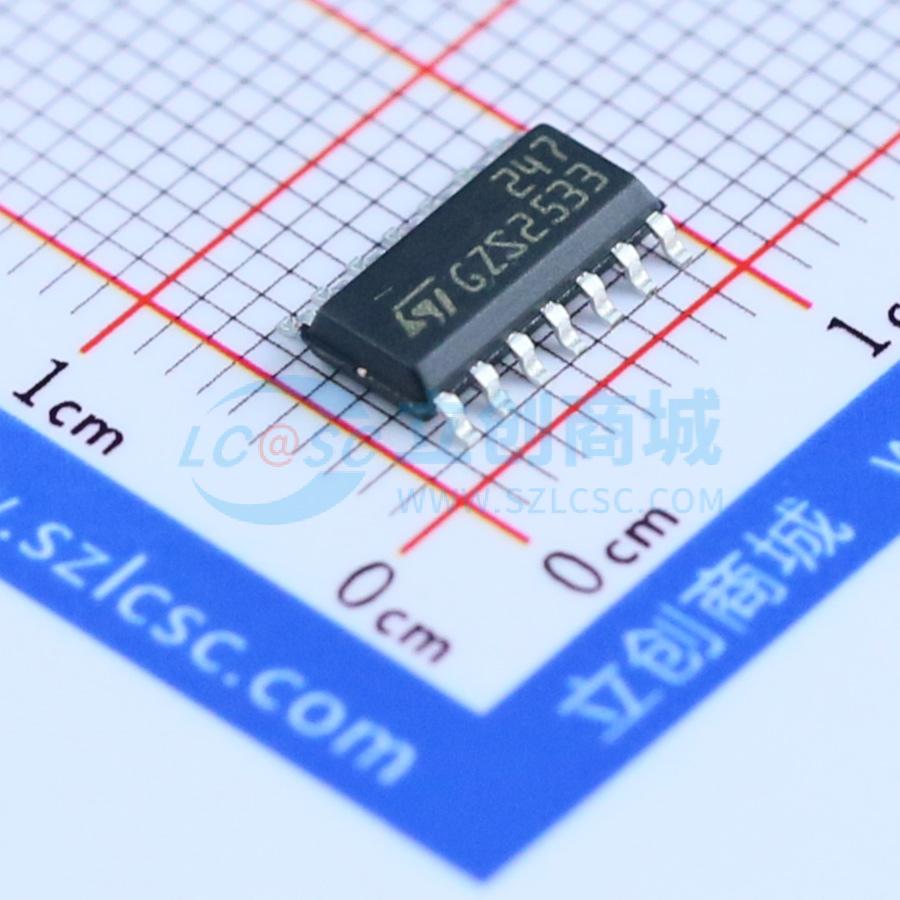

温馨提醒：图片仅供参考，商品以实物为准
LF247DT
LF247DT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该器件具有高摆率、低输入偏置电流和失调电流以及低温漂失调电压的特点。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LF247DT
- 商品编号
- C10637
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.263克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | FET输入运放 | |
| 放大器数 | 四路 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入偏置电流(Ib) | 5pA | |
| 输入失调电压(Vos) | 3mV | |
| 共模抑制比(CMRR) | 86dB | |
| 压摆率(SR) | 16V/us | |
| 静态电流(Iq) | - | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+105℃ | |
| 单电源 | - | |
| 双电源(Vee ~ Vcc) | -18V~18V | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 5pA | |
| 输入失调电流温漂(Ios TC) | - |
商品概述
这些电路是高速 J-FET 输入四运放，在单片集成电路中集成了匹配良好的高压 J-FET 和双极晶体管。这些器件具有高转换速率、低输入偏置和失调电流以及低失调电压温度系数的特点。
商品特性
- 低功耗
- 宽共模（高达 VCC+）和差分电压范围
- 低输入偏置和失调电流
- 输出短路保护
- 高输入阻抗 J-FET 输入级
- 内部频率补偿
- 无闭锁操作
- 高转换速率：16V/μs（典型值）
应用领域
- 音频分配放大器
- 正反馈带通滤波器
