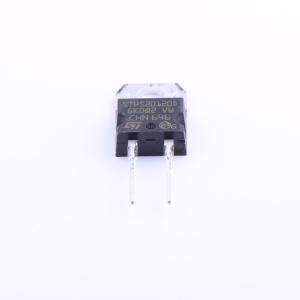

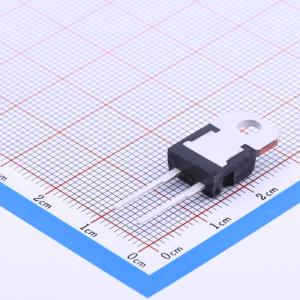

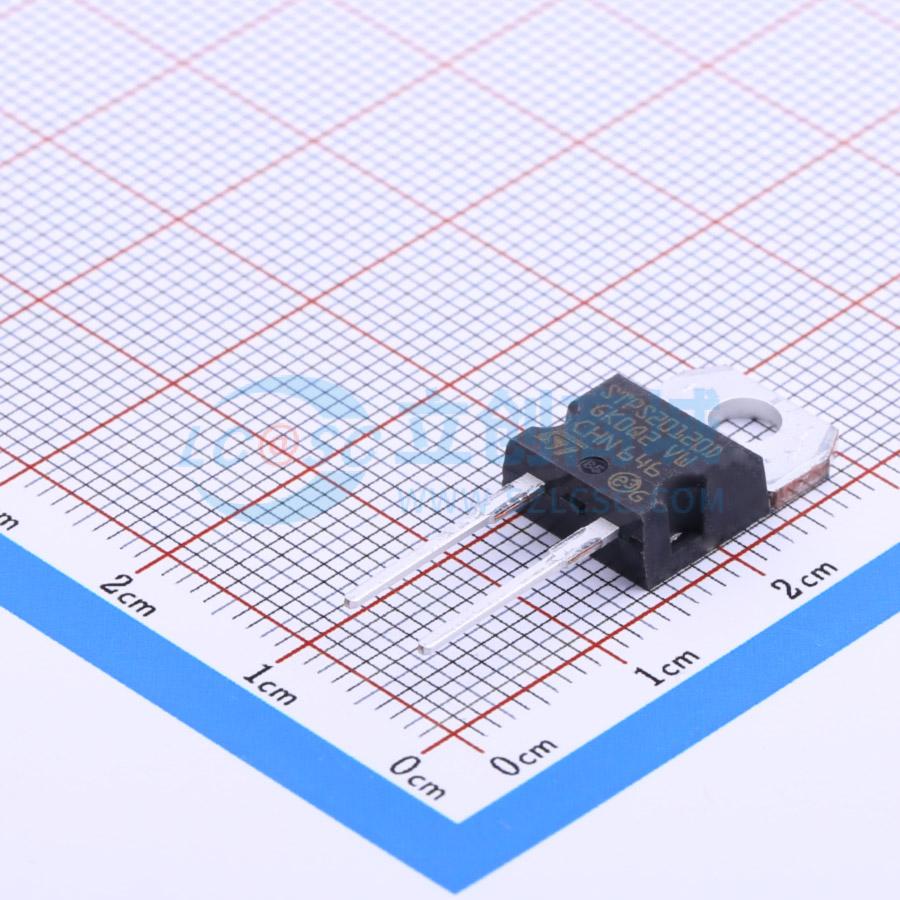

STPS20120D
电压:120V 电流:20A
- 描述
- 120 V、20 A功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS20120D
- 商品编号
- C10623
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 930mV@20A | |
| 直流反向耐压(Vr) | 120V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 20uA@120V | |
| 非重复峰值浪涌电流 (Ifsm) | 200A |
商品概述
单肖特基整流器，适用于高频开关模式电源。采用TO-220AC封装，在笔记本和LCD适配器、台式SMPS中使用时，可为二极管上施加的剩余电压与二极管的电压能力之间提供余量。二极管在自身散热器上的热失控条件为dPtot/dTj >1/Rth(j-a)。评估传导损耗可使用以下公式：P=0.56×IF(AV)+0.010IF²(RMS)。
商品特性
- 高结温能力
- 雪崩额定
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值：0.55m.N
- 最大扭矩值：0.70m.N
应用领域
- 高频开关模式电源
- 笔记本和LCD适配器
- 台式SMPS
