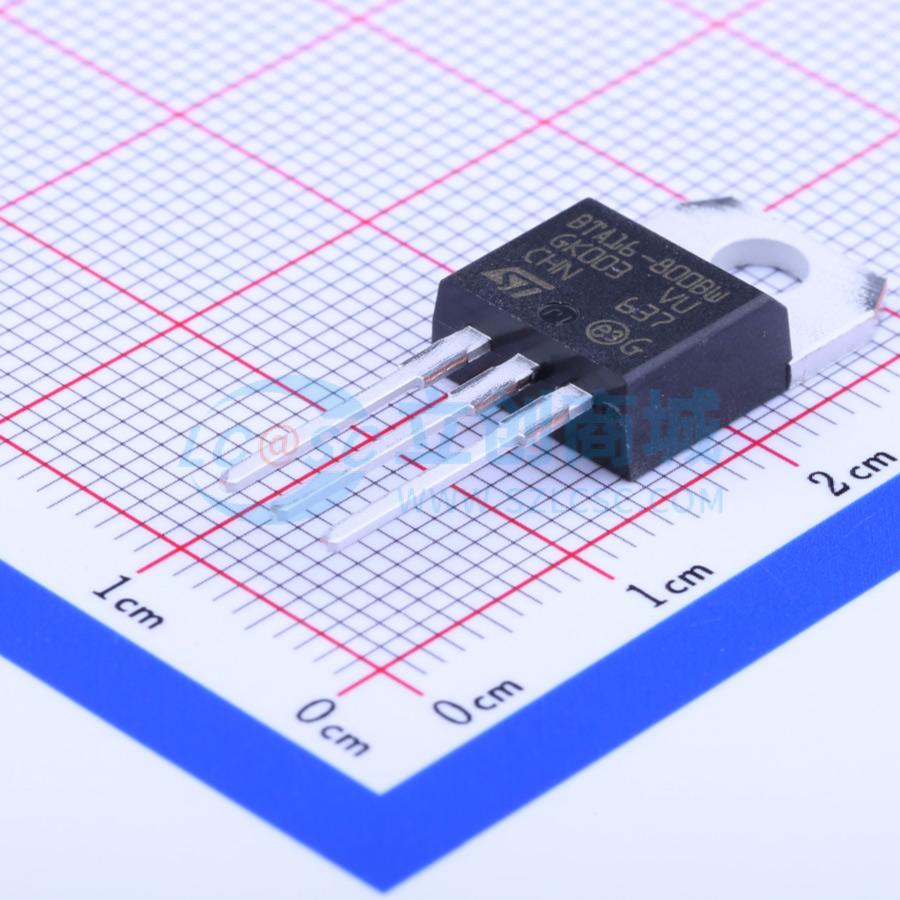

BTA16-800BWRG
1个双向可控硅 800V 35mA
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16A标准和Snubberless 三端双向可控硅
- 品牌名称
- ST(意法半导体)
- 商品型号
- BTA16-800BWRG
- 商品编号
- C10065
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶闸管(可控硅)/模块 | |
| 可控硅类型 | 1个双向可控硅 | |
| 断态峰值电压(Vdrm) | 800V | |
| 通态电流(It) | 16A | |
| 浪涌电流 | 160A | |
| 门极平均耗散功率(PG(AV)) | 1W |
| 属性 | 参数值 | |
|---|---|---|
| 通态峰值电压(Vtm) | 1.55V | |
| 门极触发电流(Igt) | 50mA | |
| 门极触发电压(Vgt) | 1.3V | |
| 保持电流(Ih) | 35mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
BTA16、BTB16和T16三端双向可控硅系列提供通孔或表面贴装封装，适用于通用交流开关。
商品特性
- 无缓冲版本（BTA/BTB...W和T16系列）具有高换向性能，特别推荐用于感性负载
- BTA系列采用内部陶瓷垫，提供符合UL标准的电压绝缘接线片（额定2500VRMS）
- 包含无缓冲和逻辑电平（3象限）类型以及标准（4象限）类型
应用领域
- 静态继电器
- 加热调节
- 感应电机启动电路
- 调光器
- 电机速度控制器
