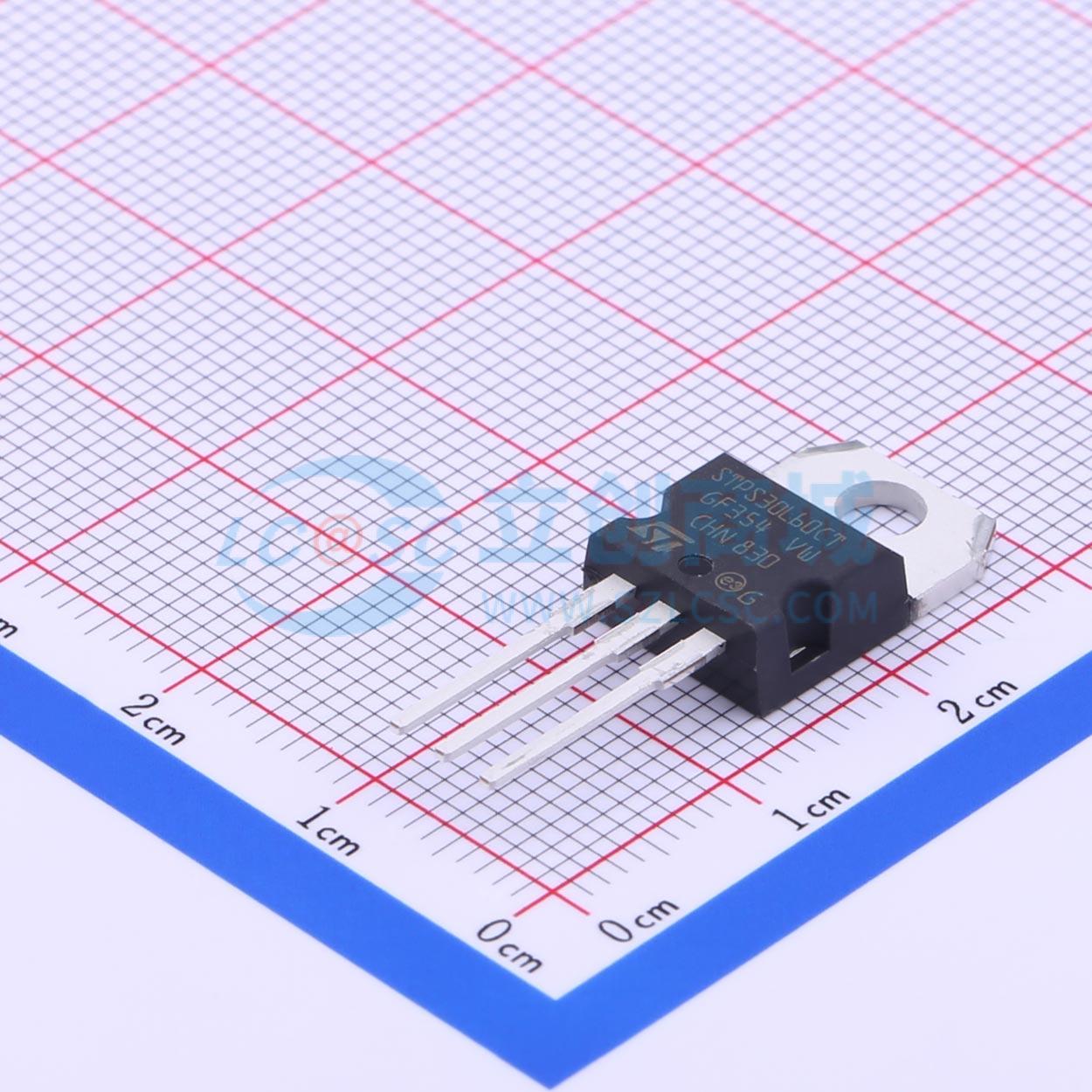

温馨提醒：图片仅供参考，商品以实物为准

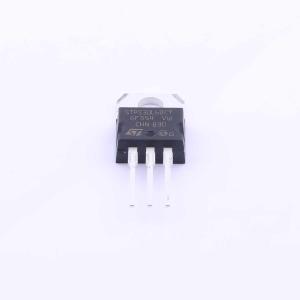

STPS30L60CT
电压:60V 电流:15A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 60 V、30 A双路低压降功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS30L60CT
- 商品编号
- C10059
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.74克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 600mV@15A | |
| 直流反向耐压(Vr) | 60V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 15A | |
| 反向电流(Ir) | 480uA@60V | |
| 非重复峰值浪涌电流 (Ifsm) | 230A |
商品概述
双中心抽头肖特基整流器适用于开关模式电源和高频DC-DC转换器。采用TO-220、D2 PAK、I2 PAK和TO-247封装，适用于高频逆变器。型号包括TO-247 STPS30L60CW、TO-220AB STPS30L60CT、D2 PAK STPS30L60CG、I2 PAK STPS30L60CR。脉冲测试条件为tp=380μs，δ<2%；最大传导损耗计算公式为P=0.42×IF(AV)+0.009×IF²(RMS)。D2 PAK封装的FLAT ZONE不小于2mm；TO-247封装的冷却方式为C，推荐扭矩值0.8M.N，最大扭矩值1.0M.N；环氧树脂符合UL94 V0标准。
商品特性
- 可忽略的开关损耗
- 低正向压降
- 低热阻
- 雪崩能力已指定
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高频逆变器
