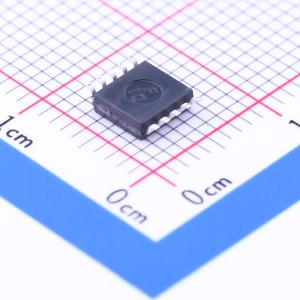

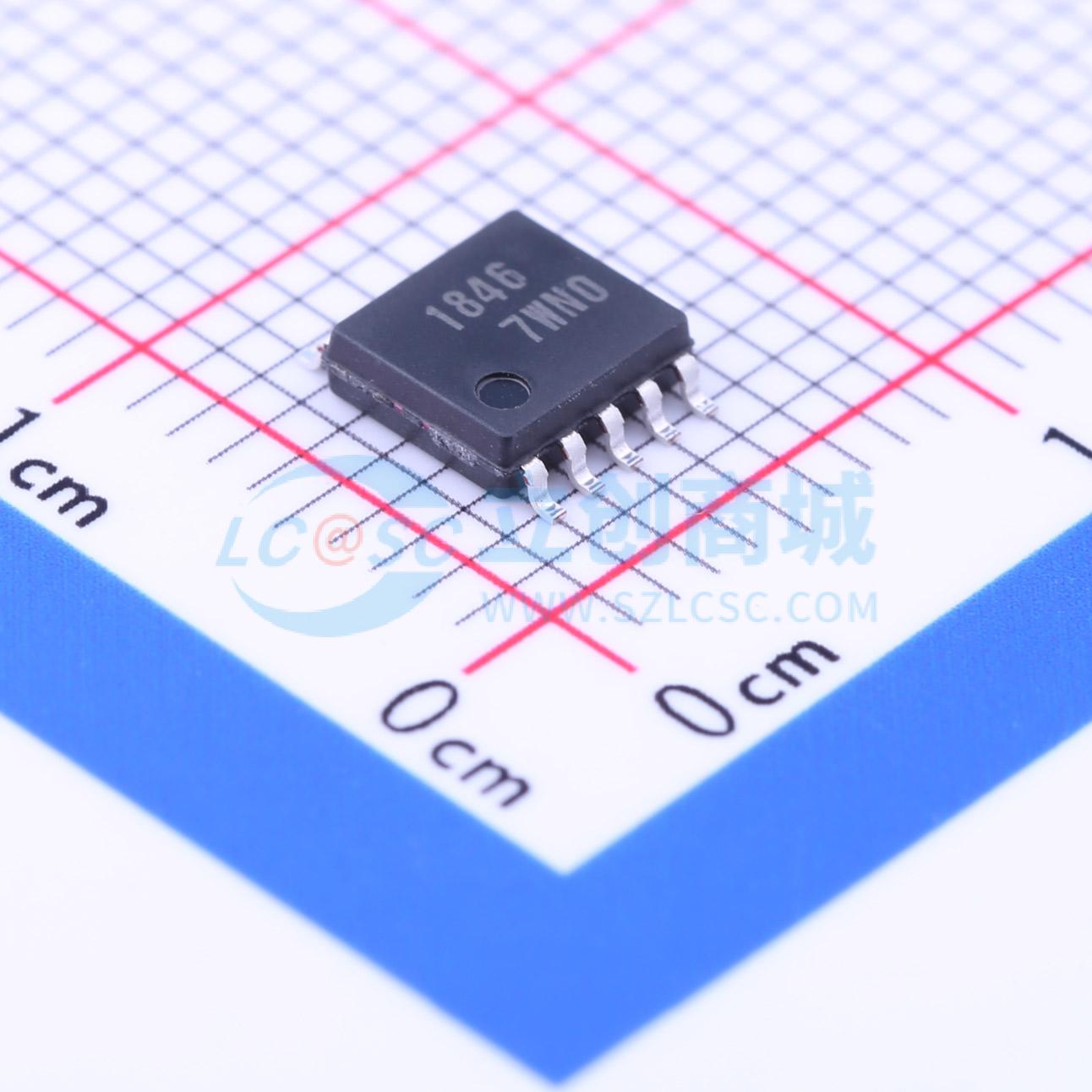

LB1846MC-AH
LB1846MC-AH
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低饱和,低压(0.55V)的双向马达驱动器
- 品牌名称
- onsemi(安森美)
- 商品型号
- LB1846MC-AH
- 商品编号
- C10053
- 商品封装
- SOIC-10-1mm
- 包装方式
- 编带
- 商品毛重
- 0.1394克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 2.5V~7.5V | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集成开关 | 是 | |
| 工作温度 | -20℃~+75℃ |
商品概述
LB1846MC是一款双通道低压、低饱和电压型双向电机驱动IC，非常适合用作打印机、相机和其他便携式设备中的两相步进电机驱动器。输出电路为双极型，上侧为PNP晶体管，下侧为NPN晶体管，尽管采用微型封装，但仍能实现低饱和输出和低功耗特性。LB1846MC产品可直接根据微控制器发出的信号控制电机。LB1846MC非常适合采用四输入逻辑（IN1、IN2、IN3和IN4）的两相步进电机的1 - 2相励磁驱动。此外，这些IC内置热关断电路，即使IC输出短路，也能提前防止IC过热或烧毁。
商品特性
- 非常适合两相步进电机的1 - 2相励磁驱动
- 待机电流：零
- 低饱和电压。在IO = 400mA时，典型VO (sat) = 0.55V
- 热关断电路
- 电源电压（VCC）和输入电压（VIN）之间的大小关系无限制
应用领域
- 打印机
- 相机
- 其他便携式设备
