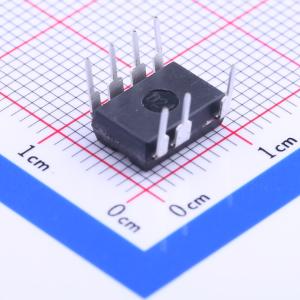

温馨提醒：图片仅供参考，商品以实物为准

VIPER27LN

离线高压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VIPerPlus系列：固定频率12W高性能离线高压转换器
品牌名称: ST(意法半导体)
商品型号: VIPER27LN
商品编号: C10058
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.84克(g)

商品参数

	属性	参数值
	拓扑结构	反激式
	特性	过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	PWM 调制
	反馈方式	副边反馈

商品概述

该器件是一款离线式转换器，具备800V耐用功率部分、PWM控制、两级过流保护、过压和过载保护、迟滞热保护、软启动功能，以及在任何故障条件消除后实现安全自动重启。突发模式操作和极低的器件功耗有助于满足待机节能规定。先进的频率抖动功能可降低EMI滤波器成本。欠压功能可在整流输入电压低于系统规定的正常最低水平时保护开关模式电源。该器件内置高压启动电路。

商品特性

800V雪崩耐用功率部分
具备频率抖动功能的PWM操作，可降低EMI
工作频率：L型为60 kHz，H型为115 kHz
在265 Vac电压下，待机功率<50 mW
限流点可调节的限流功能
可调节且精确的过压保护
片上软启动
故障条件消除后安全自动重启
迟滞热关断

应用领域

消费和家用设备的辅助电源
ATX辅助电源
低/中功率AC-DC适配器
机顶盒、DVD播放器和录像机、白色家电的开关模式电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	8.5V~23.5V
	开关频率	60kHz
	最大占空比	80%
	晶体管耐压	800V
