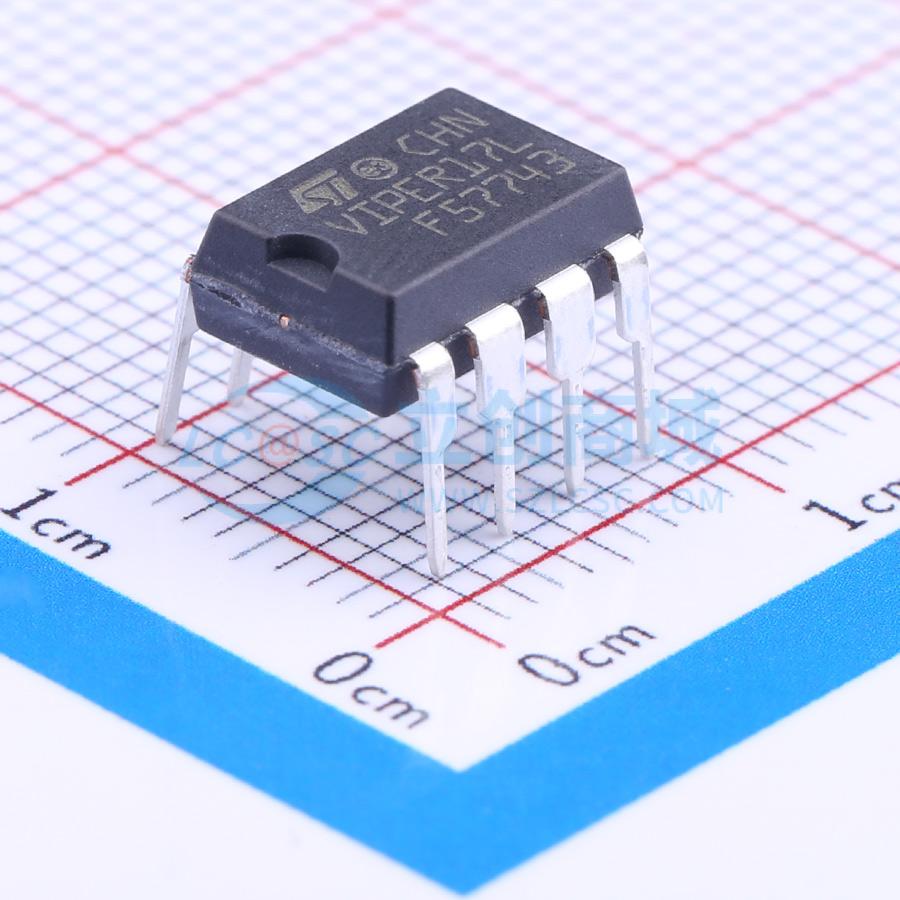

温馨提醒：图片仅供参考，商品以实物为准
VIPER17LN
离线高压变换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VIPerPlus系列：固定频率6W高性能离线高压转换器
- 品牌名称
- ST(意法半导体)
- 商品型号
- VIPER17LN
- 商品编号
- C10057
- 商品封装
- DIP-7
- 包装方式
- 管装
- 商品毛重
- 0.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8.5V~23.5V | |
| 开关频率 | 60kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | 9W |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | 80% | |
| 晶体管耐压 | 800V | |
| 拓扑结构 | 反激式 | |
| 特性 | 欠压保护(UVP)；过热保护(OTP)；短路保护(SCP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 工作模式 | PWM 调制 |
商品概述
该器件是一款离线式转换器，具备800 V耐用功率部分、PWM控制、两级过流保护、过压和过载保护、迟滞热保护、软启动以及在任何故障条件消除后实现安全自动重启功能。突发模式操作和极低的器件功耗有助于满足待机节能法规要求。 先进的频率抖动功能可降低EMI滤波器成本。欠压功能集成在高压启动电路中。
商品特性
- 800 V雪崩耐用功率部分
- 采用频率抖动的PWM操作，实现低EMI
- 工作频率：
- L型为60 kHz
- H型为115 kHz
- 在265 Vac下待机功率<50 mW
- 限流点可调节
- 过压保护可调节且精确
- 内置软启动
- 故障条件消除后安全自动重启
- 迟滞热关断
应用领域
- PDA、摄像机、剃须刀、手机、视频游戏设备的适配器
- LCD/PDP电视、显示器、音频系统、计算机的辅助电源
- 机顶盒、DVD播放器和录像机、白色家电的工业开关电源
