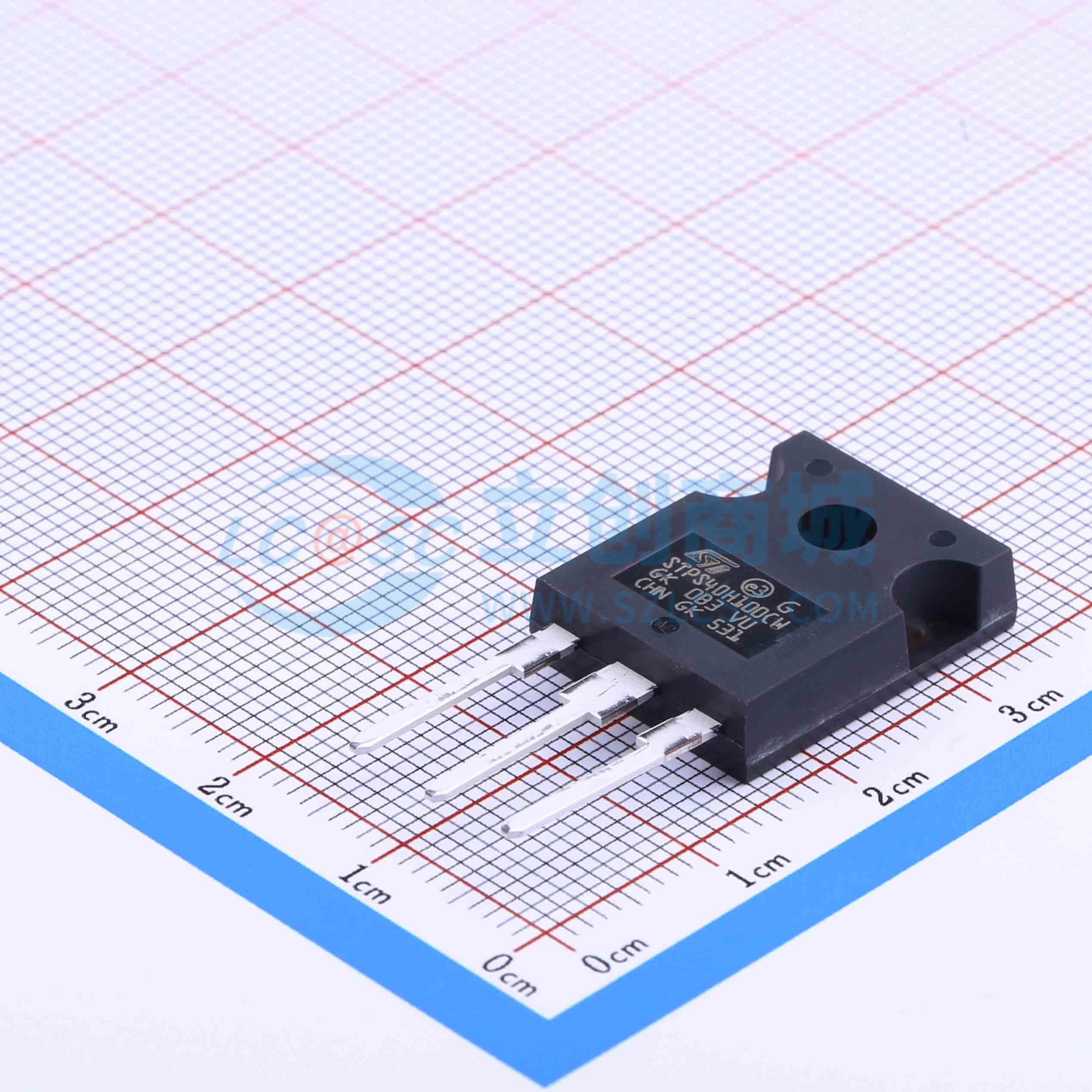

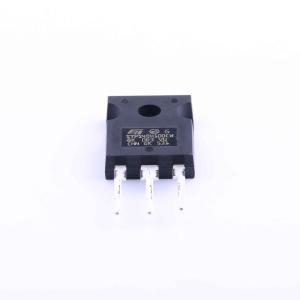

温馨提醒：图片仅供参考，商品以实物为准
STPS40H100CW
电压:100V 电流:20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 100 V、40 A双路TO-247 OR运算功率肖特基整流器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPS40H100CW
- 商品编号
- C10054
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 6.501克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 肖特基二极管 | |
| 二极管配置 | 1对共阴极 | |
| 正向压降(Vf) | 730mV@20A | |
| 直流反向耐压(Vr) | 100V |
| 属性 | 参数值 | |
|---|---|---|
| 整流电流 | 20A | |
| 反向电流(Ir) | 10uA@100V | |
| 非重复峰值浪涌电流 (Ifsm) | 300A |
商品概述
双中心抽头肖特基整流器，采用TO-247封装。脉冲测试条件：tp=5ms，δ<2%；**tp=380μs，δ<2%。热阻计算式：ΔTj（二极管1）=P（二极管1）×Rth(j-c)（每二极管）+P（二极管2）×Rth(c)。功率损耗计算公式：P=0.5×IF(AV)+0.0055×IF²(RMS)。
商品特性
- 可忽略的开关损耗
- 低漏电流
- 漏电流与正向压降之间的良好平衡
- 低热阻
- 雪崩额定
- 采用TO-247封装
应用领域
- 开关模式电源
- 高频DC-DC转换器
- 高频逆变器
