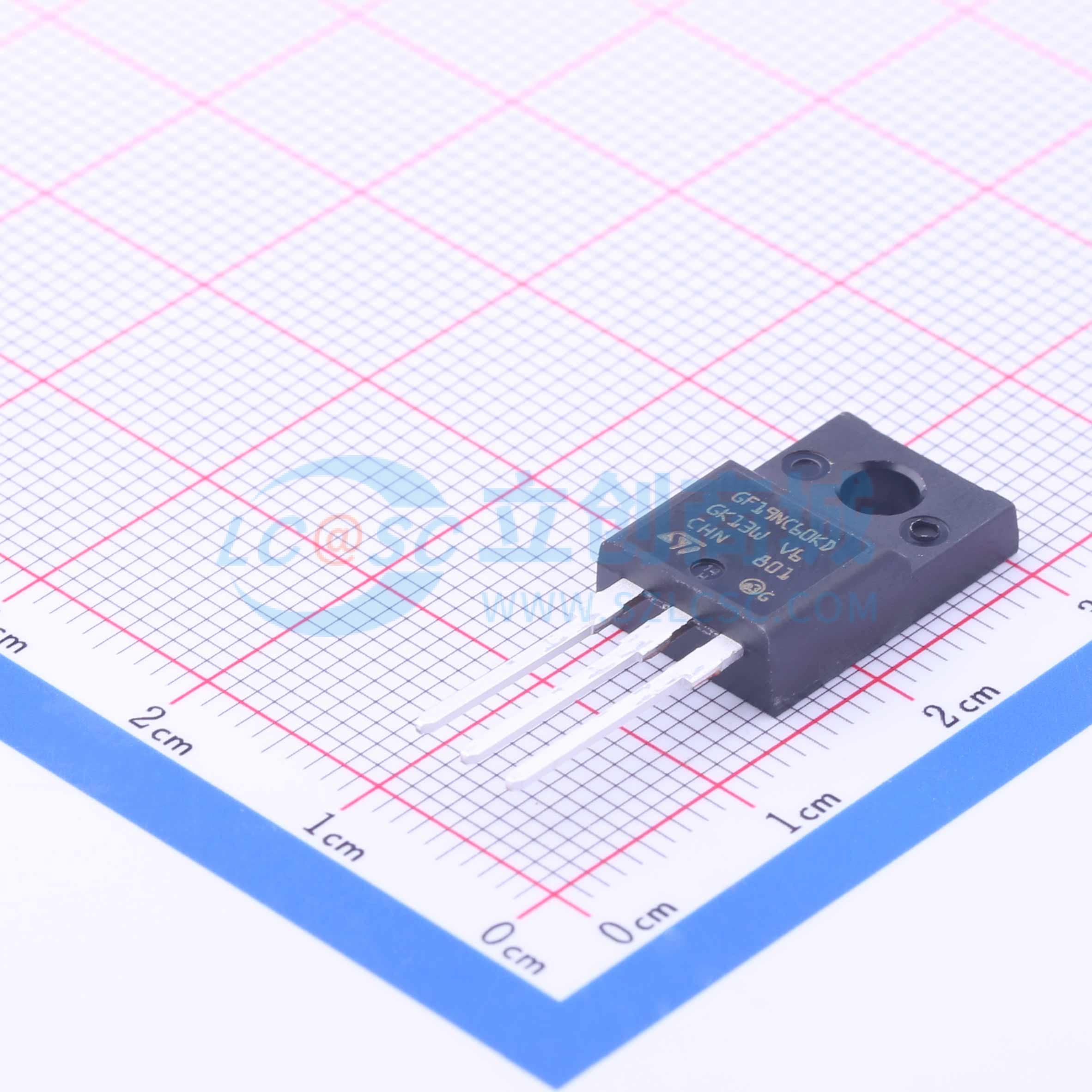

温馨提醒：图片仅供参考，商品以实物为准
STGF19NC60KD
STGF19NC60KD
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- ST(意法半导体)
- 商品型号
- STGF19NC60KD
- 商品编号
- C10051
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 32W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 16A | |
| 集电极脉冲电流(Icm) | 75A | |
| 集电极截止电流(Ices) | 150uA | |
| 集射极饱和电压(VCE(sat)) | 2V | |
| 栅极阈值电压(Vge(th)) | 6.5V | |
| 栅极电荷量(Qg) | 55nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.17nF | |
| 输出电容(Coes) | 127pF | |
| 反向传输电容(Cres) | 28pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 105ns | |
| 导通损耗(Eon) | 165uJ | |
| 关断损耗(Eoff) | 255uJ | |
| 反向恢复时间(Trr) | 31ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
