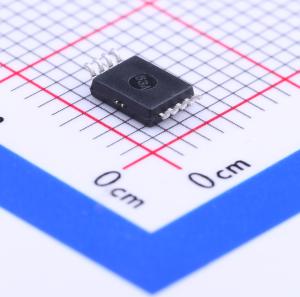

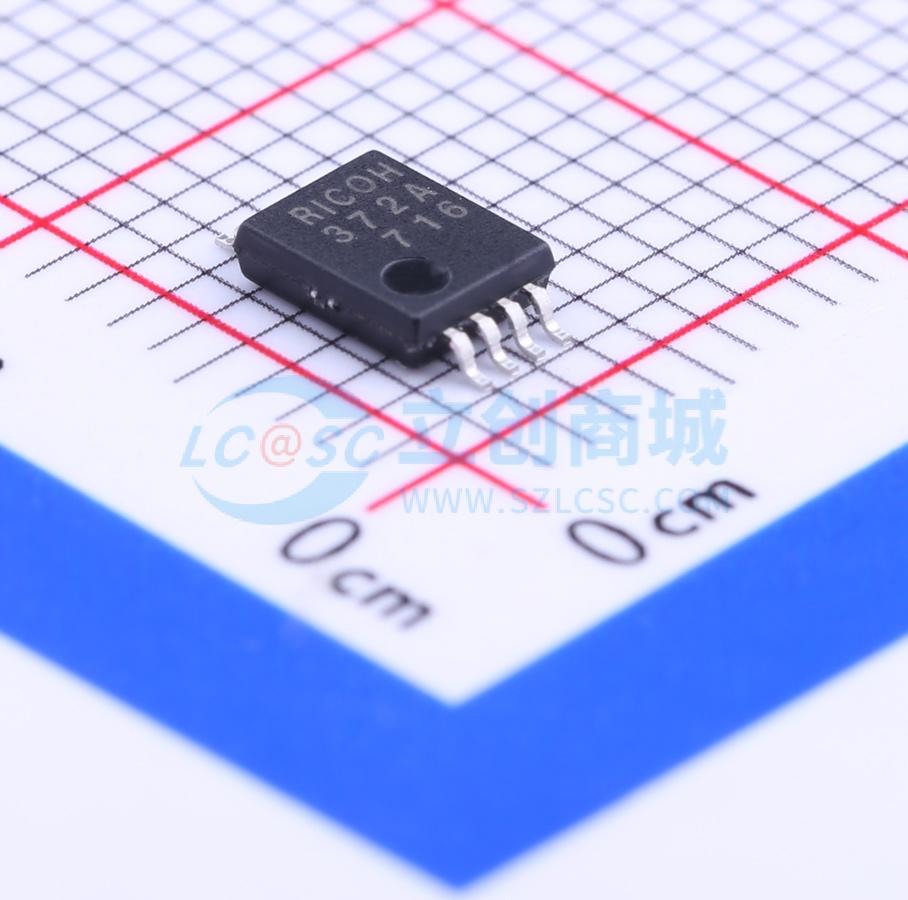

RS5C372A-E2-F

RS5C372A是一款CMOS型实时时钟，通过两线与CPU相连，能够向CPU串行传输时钟和日历数据。 RS5C372A可生成持续较长时间（一个月）的各种周期性中断时钟脉冲，并且通过两个内置系统，可按星期、小时和分钟设置闹钟中断。由于振荡电路以恒定电压驱动，电压波动极小，因此电流消耗低（典型值：3V时为0.5μA）。它还具备振荡器停止检测功能，适用于上电等情况下的数据验证，以及为外部微型计算机提供32kHz时钟输出（N沟道开漏输出）。该产品还集成了时间微调电路，可根据CPU发出的信号调整晶体振荡器频率误差，从而更精确地调整时钟。晶体振荡器可选用32.768kHz或32.000kHz类型。RS5C372A采用超紧凑超薄的8引脚SSOP封装，是对产品尺寸和功耗有要求的设备的理想选择。

• 计时电压：1.45V至6.0V
• 最低供电电流：典型值0.5μA（最大值0.9μA）：3V（25℃）；最大值1.0µA：3V（–40至+85℃）
• 通过两线I²C总线接口连接到CPU（最高400kHz，地址7位）
• 以BCD码形式的时钟计数器（计数小时、分钟和秒）和日历计数器（计数闰年、年、月、日和星期）
• 向CPU发出中断信号（周期从一个月到一秒，中断标志，中断停止功能）（INTRA，INTRB）
• 两种闹钟功能系统（按星期、小时和分钟设置）（INTRA，INTRB）
• 振荡停止检测，用于判断内部数据有效性
• 32.768kHz（32.000kHz）时钟输出（可通过寄存器控制输出）……（N沟道开漏输出）
• 秒数调整范围为±30秒
• 自动识别2099年之前的闰年
• 可选择12小时或24小时时间显示
• 内置振荡稳定电容（CG，CD）
• 高精度时间微调电路
• 可使用32.768kHz或32.000kHz的振荡器
• CMOS逻辑
• 封装：8引脚SSOP
