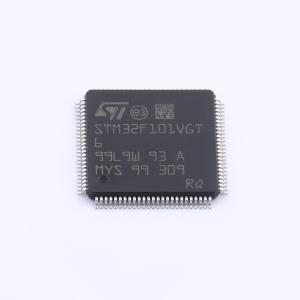

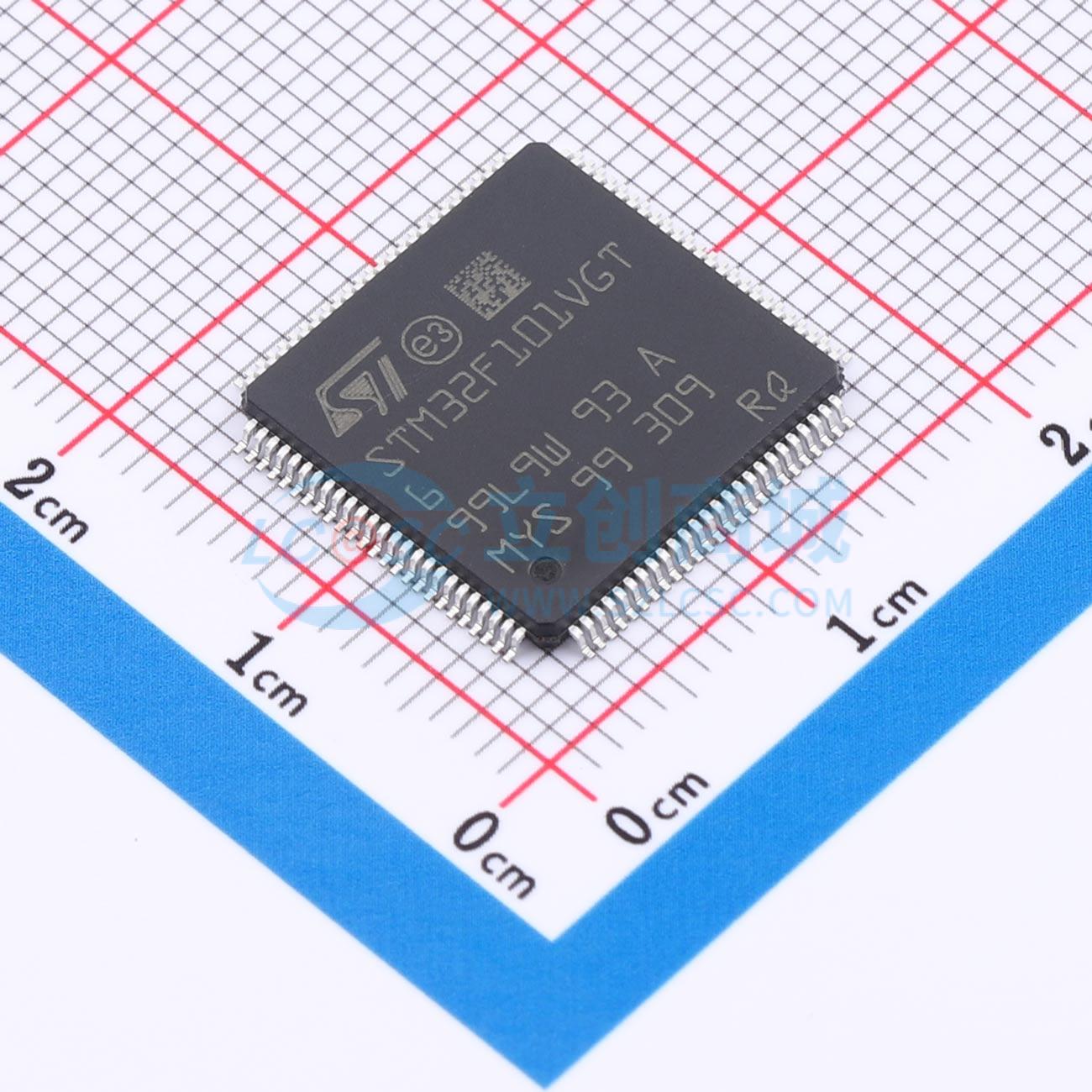

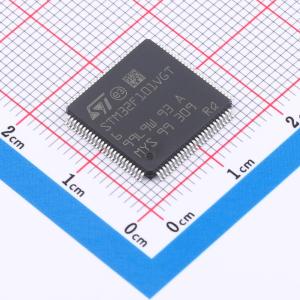

温馨提醒：图片仅供参考，商品以实物为准
STM32F101VGT6
主流基本型系列ARM Cortex-M3 MCU，具有1 MB Flash和36 MHz CPU
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：核心：基于ARM 32位Cortex-M3 CPU，带有MPU。 最高频率36 MHz，每兆赫兹1.25 DMIPS（Dhrystone 2.1）性能。 单周期乘法和硬件除法。 768 KB至1 MB的闪存（双存储体，具备读写功能）。 80 KB的SRAM。 灵活的静态内存控制器，带有4个片选
- 品牌名称
- ST(意法半导体)
- 商品型号
- STM32F101VGT6
- 商品编号
- C8292
- 商品封装
- LQFP-100(14x14)
- 包装方式
- 托盘
- 商品毛重
- 2.987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M3 | |
| CPU最大主频 | 36MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 1MB | |
| 程序存储器类型 | FLASH | |
| RAM容量 | 80KB |
| 属性 | 参数值 | |
|---|---|---|
| EEPROM容量 | - | |
| I/O数量 | 80 | |
| ADC(位数) | 12bit | |
| DAC(位数) | 12bit | |
| 振荡器类型 | 内置 | |
| 工作电压 | 2V~3.6V | |
| 工作温度 | -40℃~+85℃ |
商品概述
基于ARM的32位微控制器（MCU），配备768KB至1MB Flash、15个定时器、1个ADC和10个通信接口。核心为ARM 32位Cortex-M3 CPU，带有内存保护单元（MPU）。
商品特性
- 核心：ARM 32位Cortex-M3 CPU，带内存保护单元（MPU），最大频率36MHz，性能为1.25 DMIPS/MHz（Dhrystone 2.1），支持单周期乘法和硬件除法
- 内存：768KB至1MB Flash内存（双bank，支持读写同时操作），80KB SRAM；灵活静态内存控制器，含4个片选，支持Compact Flash、SRAM、PSRAM、NOR和NAND内存；LCD并行接口，支持8080/6800模式
- 时钟、复位和电源管理：应用电源和I/O电压范围2.0至3.6V；具备POR、PDR和可编程电压检测器（PVD）；4至16MHz晶体振荡器；内部8MHz工厂校准RC振荡器；内部40kHz可校准RC振荡器；用于RTC的32kHz可校准振荡器
- 低功耗：支持睡眠、停止和待机模式；VBAT电源用于RTC和备份寄存器
- ADC：1个12位、1μs模数转换器（最多16通道），转换范围0至3.6V，带温度传感器
- DAC：2个12位数模转换器
- DMA：12通道DMA控制器，支持定时器、ADC、DAC、SPI、I2C和USART外设
- I/O端口：最多112个快速I/O端口，提供LQFP144（20×20mm）、LQFP100（14×14mm）、LQFP64（10×10mm）封装；51/80/112个I/O，均可映射到16个外部中断向量，且几乎所有I/O都耐受5V
- 调试模式：支持串行线调试（SWD）和JTAG接口；Cortex-M3嵌入式跟踪宏单元
- 定时器：最多15个定时器，包括最多10个16位定时器（最多4个IC/OC/PWM或脉冲计数器）、2个看门狗定时器（独立和窗口型）、SysTick定时器（24位向下计数器）、2个16位基本定时器（驱动DAC）
- 通信接口：最多10个通信接口，包括最多2个I2C接口（支持SMBus/PMBus）、最多5个USART（支持ISO7816接口、LIN、IrDA功能、调制解调器控制）、最多3个SPI（18Mbit/s）
- 其他：CRC计算单元、96位ID、ECOPACK封装
