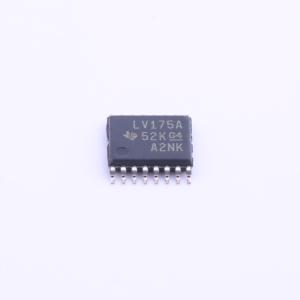

温馨提醒：图片仅供参考，商品以实物为准

SN74LV175APWR

四通道D型触发器，带清零功能，2V至5.5V Vcc工作电压

描述: SN74LV175A 具有清零功能的四通道 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LV175APWR
商品编号: C8201
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

LV175A器件是四位D型触发器，设计用于2 V至5.5 V VCC工作。SN54LV175A提供J封装、W封装、FK封装；SN74LV175A提供D、DB、DGV、NS、PW封装；NC表示无内部连接。这些器件带有一个直接清零(CLR)输入，每个触发器都具备互补输出。满足建立时间要求的D输入端数据会在时钟(CLK)脉冲的正沿传输到输出。时钟触发发生在特定电压电平，与CLK正沿的跳变时间不直接相关。当CLK处于高电平或低电平时，D输入不会对输出产生影响。

商品特性

支持2 V至5.5 V VCC工作
支持所有端口的混合模式电压操作
包含四个带双轨输出的触发器
闭锁性能超过JESD 17标准的250mA
ESD防护超过JESD 22标准
2000-V人体模型(A114-A)ESD防护
200-V机器模型(A115-A)ESD防护
1000-V带电器件模型(C101)ESD防护

应用领域

缓冲/存储寄存器
移位寄存器
码型发生器

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	2V~5.5V
	时钟频率(fc)	165MHz
	功能	复位
	元件数	1
	每个元件位数	4
	输出类型	互补式
	传播延迟(tpd)	9.3ns@5V,50pF

	属性	参数值
	系列	74LV系列
	灌电流(IOL)	12mA
	拉电流(IOH)	12mA
	静态电流(Iq)	20uA
	输入电容	1.4pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	-
	保持时间	-
