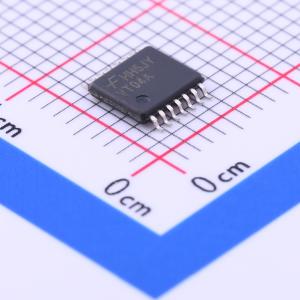

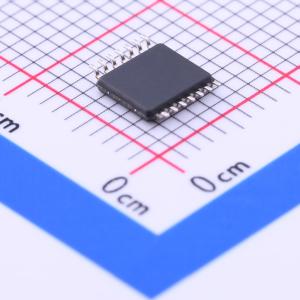

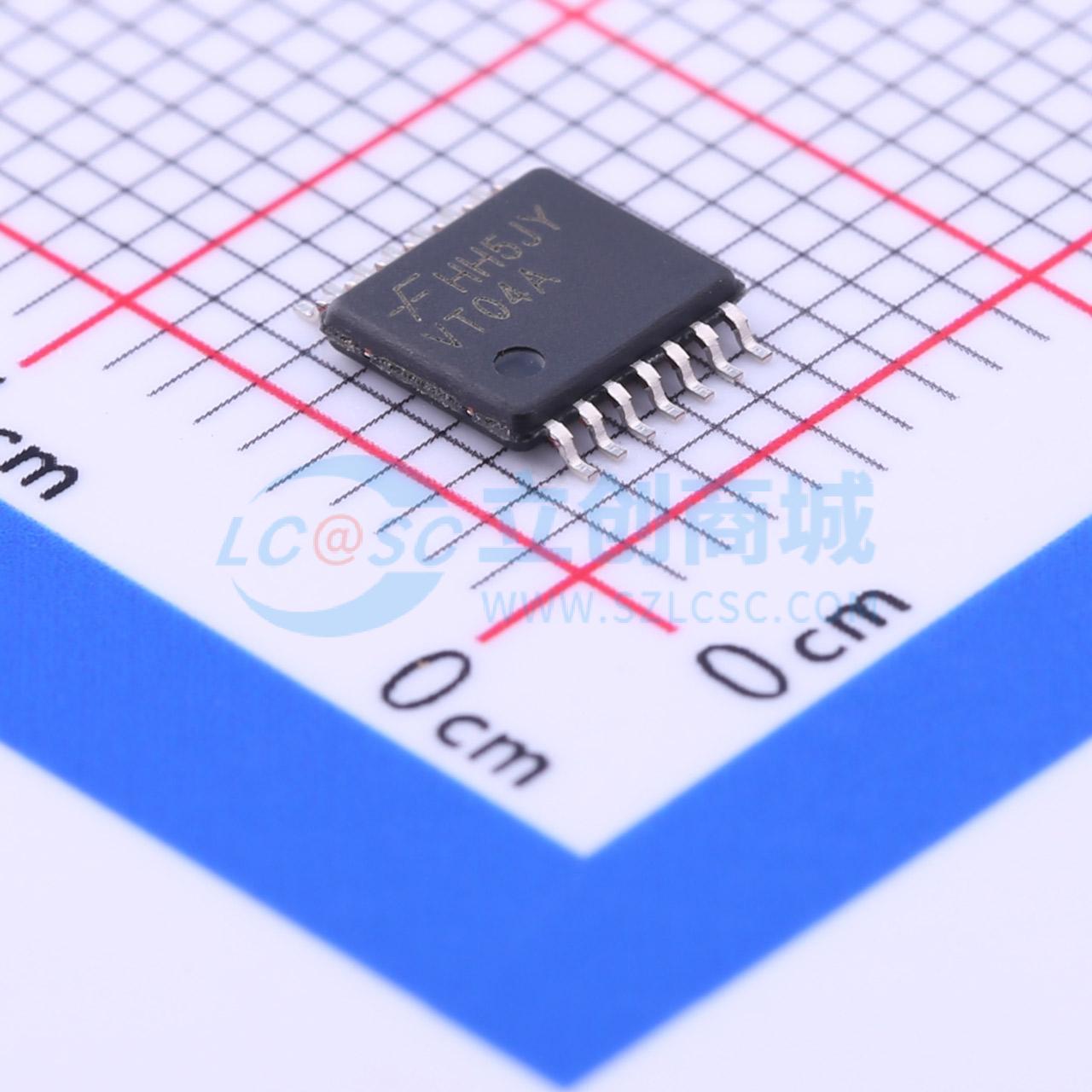

温馨提醒：图片仅供参考，商品以实物为准

74VHCT04AMTCX

六路反相器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VHCT04A是采用硅栅CMOS技术制造的高级高速CMOS反相器。它在保持CMOS低功耗的同时，实现了与等效双极肖特基TTL类似的高速操作。内部电路由包括缓冲输出的三级组成，提供高抗噪性和稳定输出。保护电路确保在不考虑电源电压的情况下，输入引脚可承受0V至7V的电压，在VCC = 0V时，输出引脚也可承受相应电压。这些电路可防止因电源和输入/输出电压不匹配而损坏器件。该器件可用于3V至5V系统以及电池备用等双电源系统的接口。
品牌名称: onsemi(安森美)
商品型号: 74VHCT04AMTCX
商品编号: C8192
商品封装: TSSOP-14
包装方式: 编带
商品毛重: 0.188克(g)

商品参数

逻辑类型：反相器
电路数：6
输入数：6
电压 - 电源：4.5 V ~ 5.5 V
电流 - 静态（最大值）：2μA
电流 - 输出高，低：8mA，8mA
逻辑电平 - 低：0.8V
逻辑电平 - 高：2V
不同 V，最大 CL 时的最大传播延迟：7.7ns @ 5V，50pF
工作温度：-40°C ~ 85°C
安装类型：表面贴装
供应商器件封装：14-TSSOP
封装/外壳：14-TSSOP（0.173"，4.40mm 宽）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	反相器
	输入类型	-
	工作电压	4.5V~5.5V
	静态电流(Iq)	2uA
	通道数	6
	输入数	1
	灌电流(IOL)	8mA

	属性	参数值
	拉电流(IOH)	8mA
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
	传播延迟(tpd)	7.7ns@5V,50pF
	系列	74VHCT系列
	工作温度	-40℃~+85℃
