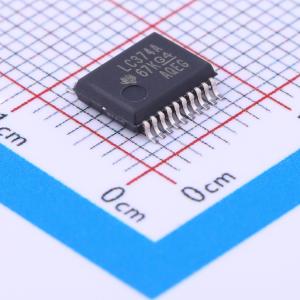

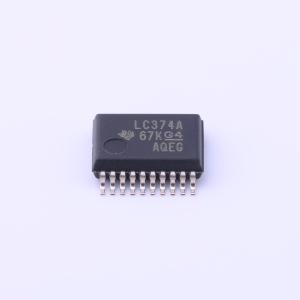

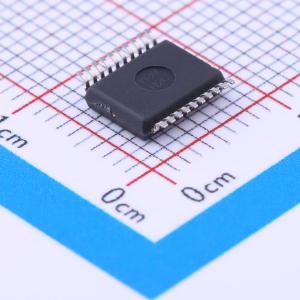

SN74LVC374ADBR

八进制边沿触发D型触发器，带三态输出，适用于缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器

描述: SN74LVC374A 具有三态输出的八路边沿 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC374ADBR
商品编号: C8184
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

SN54LVC374A为八进制边沿触发D型触发器，适用于2.7V~3.6V VCC工作电压；SN74LVC374A为八进制边沿触发D型触发器，适用于1.65V~3.6V VCC工作电压。器件带有三态输出，专门设计用于驱动高电容或相对低阻抗负载。在时钟输入的正跳变沿，Q输出会被设置为数据输入建立的逻辑电平。缓冲输出使能输入可将八个输出置于正常逻辑电平高或低逻辑电平或高阻抗状态，高阻抗状态下输出不会对总线线路产生明显负载或驱动，高阻抗状态和增强驱动能力使其无需接口或上拉组件即可驱动总线。输出使能不能影响锁存器的内部操作，输出处于高阻抗状态时仍可保留旧数据或输入新数据。输入可由3.3V或5V器件驱动，可作为转换器应用于混合电压系统环境。器件完全支持带关断电流的部分掉电应用，关断电流电路会在掉电时禁用输出，防止损坏性回流电流穿过器件；为确保通电或断电过程中保持高阻抗状态，输出使能需要通过上拉电阻连接VCC，电阻最小值由驱动器的灌电流能力决定。所有未使用的器件输入必须连接到VCC或GND以保证器件正常工作。

商品特性

工作电压范围：SN54LVC374A支持2.7V~3.6V，SN74LVC374A支持1.65V~3.6V
输入可承受电压最高可达5.5V
在3.3V工作电压下最大传输延迟为6.5ns
在VCC=3.3V，TA=25℃条件下，典型输出地反弹小于0.8V
在VCC=3.3V，TA=25℃条件下，典型输出VOH下冲大于2V
所有端口支持混合模式信号操作，可在VCC为3.3V时兼容5V输入输出电压
关断电流支持部分掉电模式工作
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V

应用领域

可用于实现缓冲寄存器、输入输出端口、双向总线驱动器、工作寄存器
可作为电压转换器用于混合3.3V/5V系统环境

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~3.6V
	时钟频率(fc)	100MHz
	功能	-
	元件数	1
	每个元件位数	8
	输出类型	三态
	传播延迟(tpd)	7ns@3.3V,50pF

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	10uA
	输入电容	4pF
	工作温度	-40℃~+85℃
	同步/异步	-
	建立时间	-
	保持时间	-
