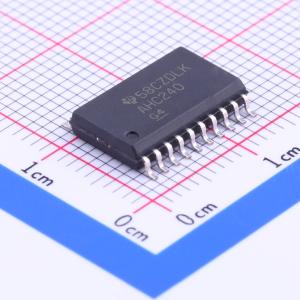

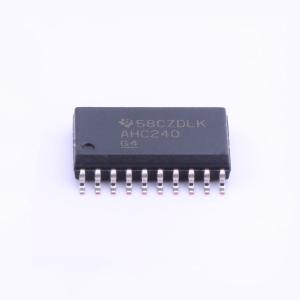

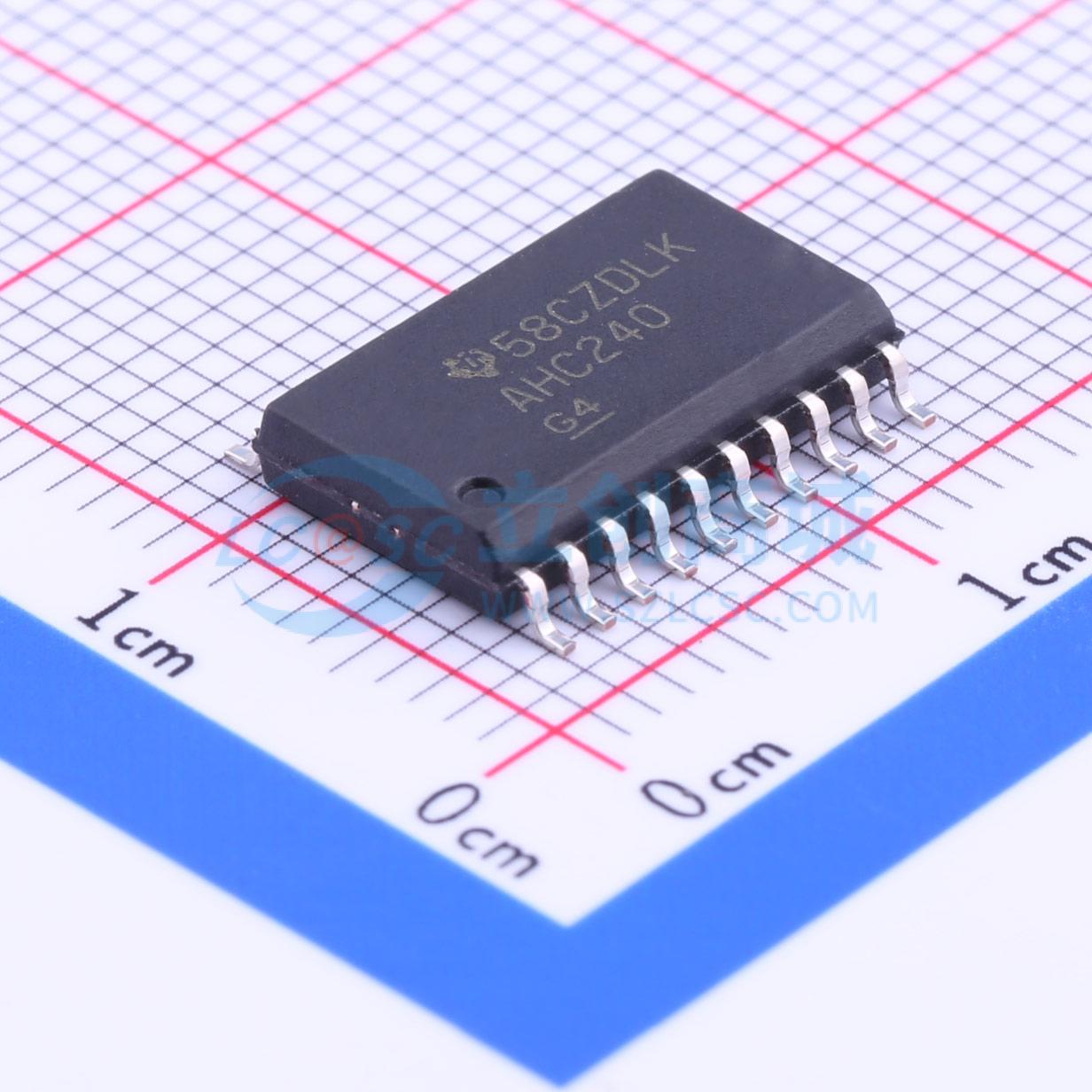

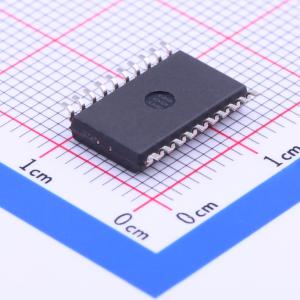

SN74AHC240DWR
八进制缓冲器/驱动器,带三态输出,工作范围2V至5.5V Vcc
- 描述
- SN74AHC240 具有三态输出的 8 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC240DWR
- 商品编号
- C8182
- 商品封装
- SOIC-20-300mil
- 包装方式
- 编带
- 商品毛重
- 0.65克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 40uA | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
八进制缓冲器/驱动器专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度。AHC240器件分为两个带独立输出使能输入的4位缓冲器/线路驱动器,当输出使能为低电平时,器件将A输入端的数据传输到Y输出端;当输出使能为高电平时,输出处于高阻抗状态。为确保器件在上电或掉电过程中保持高阻抗状态,输出使能端应通过上拉电阻连接到VCC;电阻的最小值由驱动器的灌电流能力决定,器件提供多种封装规格。
商品特性
- 工作VCC范围为2V~5.5V
- 锁存性能超过250mA,符合JESD 17标准
- 最大额定电源电压范围为-0.5V~7V
- 最大额定输入电压范围为-0.5V~7V
- 最大额定输出电压范围为-0.5V~VCC+0.5V
- 输出钳位电流范围为±20mA
- 连续输出电流范围为±25mA
- 通过VCC或GND的连续电流范围为±75mA
- 不同封装对应不同热阻:DB封装70℃/W,DGV封装92℃/W,DW封装58℃/W,N封装69℃/W,NS封装60℃/W,PW封装83℃/W
- 存储温度范围为-65℃~150℃
- 使用时所有未使用的输入端必须接VCC或GND以保证器件正常工作
应用领域
- 三态存储器地址驱动
- 时钟驱动
- 面向总线的接收
- 面向总线的发送
