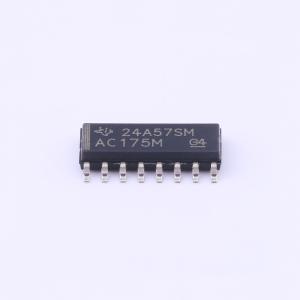

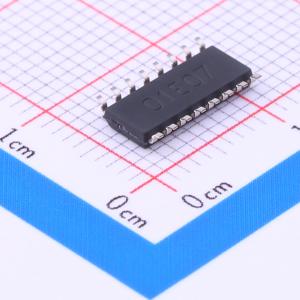

CD74AC175M96
CD74AC175M96
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74AC175 具有复位功能的四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74AC175M96
- 商品编号
- C8180
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.264克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 1.5V~5.5V | |
| 时钟频率(fc) | 100MHz | |
| 功能 | 复位 | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 12.2ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AC系列 | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 2ns | |
| 保持时间 | 2ns |
商品概述
CD74AC175为正边沿触发D型触发器，带有直接清零输入，每个触发器都具备互补输出。满足建立时间要求的数据输入端的信息，会在时钟脉冲的正沿传输到输出端。时钟触发发生在特定电压电平，与时钟正沿的跳变时间无直接关联；当时钟处于高电平或低电平时，D输入端对输出无影响。
商品特性
- 工作电压范围1.5V~5.5V，在电源电压的30占比下具备平衡抗干扰能力
- 带缓冲输入
- 内置四个触发器，各触发器均带有双轨输出
- 运行速度达到双极型F、AS、S级别，功耗显著降低
- 传播延迟均衡
- 输出驱动电流为±24mA，可扇出至15个F器件
- 采用抗SCR闩锁的CMOS工艺与电路设计
- 具备超过2kV的静电放电保护
- 最大额定参数：供电电压范围-0.5V~6V，输入钳位电流±20mA，输出钳位电流±50mA，连续输出电流±50mA，VCC或接地端连续电流±200mA，封装热阻抗73℃/W，存储温度范围-65℃~150℃
- 所有未使用输入端必须接VCC或GND，才能保证器件正常工作
应用领域
- 缓冲/存储寄存器
- 移位寄存器
- 模式发生器
