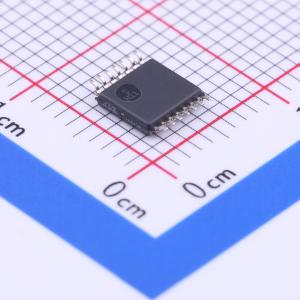

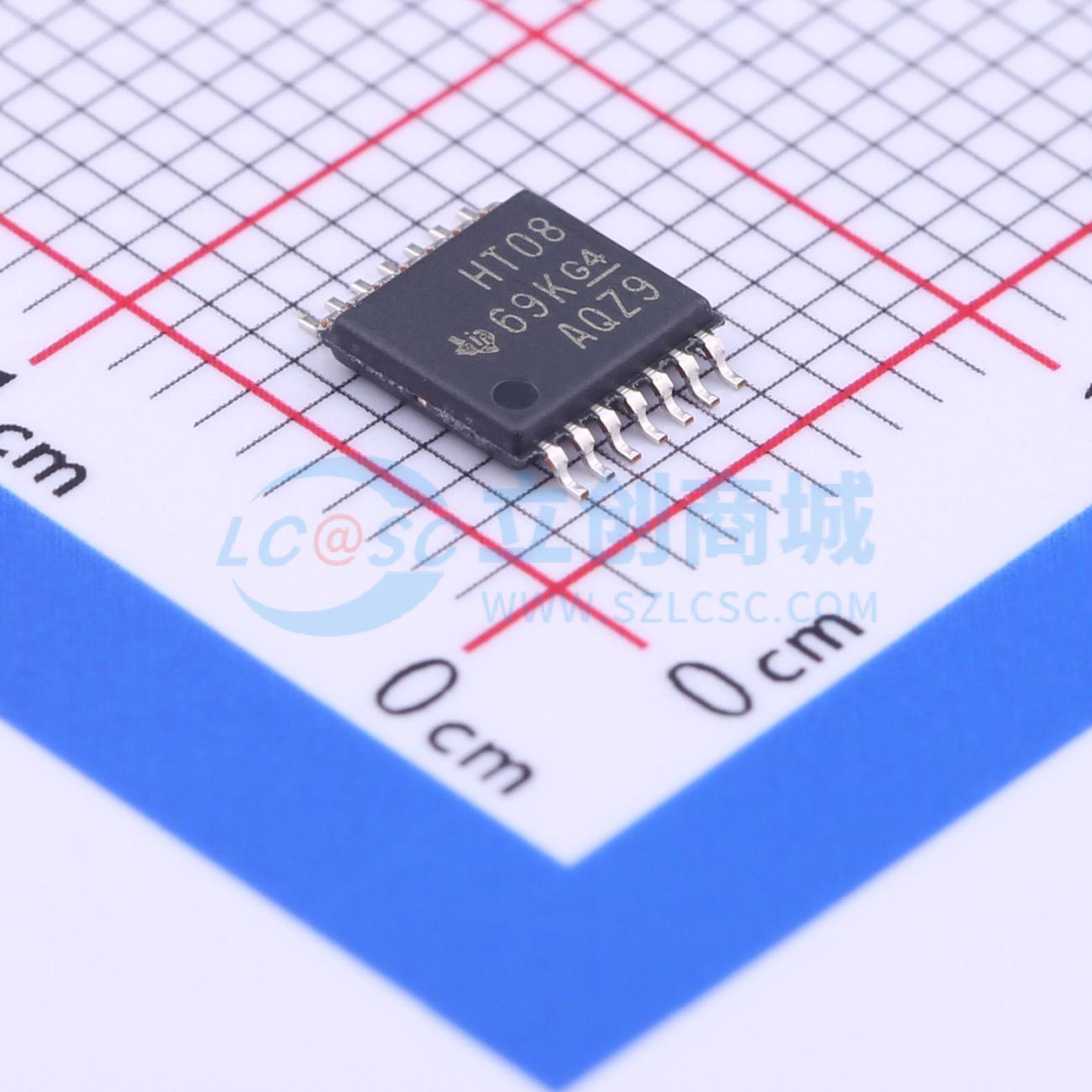

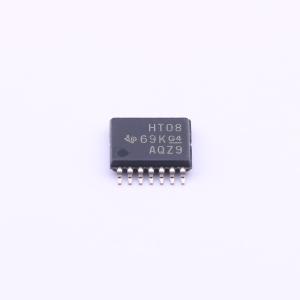

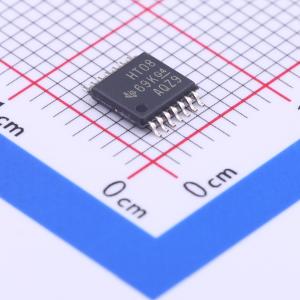

SN74HCT08PWR
四组 2 输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74HCT08 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT08PWR
- 商品编号
- C8181
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 3.84V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 22ns@5.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | TTL兼容CMOS | |
| 输出类型 | - |
商品概述
该器件包含四个独立的2输入与门，采用正逻辑实现布尔函数Y = A × B 或 Y = (非A + 非B)取非，型号为SN54HCT08，NC引脚无内部连接。
商品特性
- 工作电压范围为4.5V~5.5V
- 输出最多可驱动10个LSTTL负载
- 功耗低，最大电源电流Icc为20μA
- 典型传输延迟tpd为13ns
- 5V工作电压下输出驱动电流为±4mA
- 最大输入电流为1μA
- 输入电平兼容TTL电压
- 最大额定电源电压范围为-0.5V~7V
- 输入钳位电流额定值为±20mA
- 输出钳位电流额定值为±20mA
- 连续输出电流额定值为±25mA
- 流经VCC或GND的连续电流额定值为±50mA
- 存储温度范围为-65℃~150℃
- 不同封装的热阻抗分别为：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
- 未使用的输入必须连接至VCC或GND，才能保证器件正常工作
- 开关特性测试条件为推荐工作温度范围下，负载电容CL=50pF
