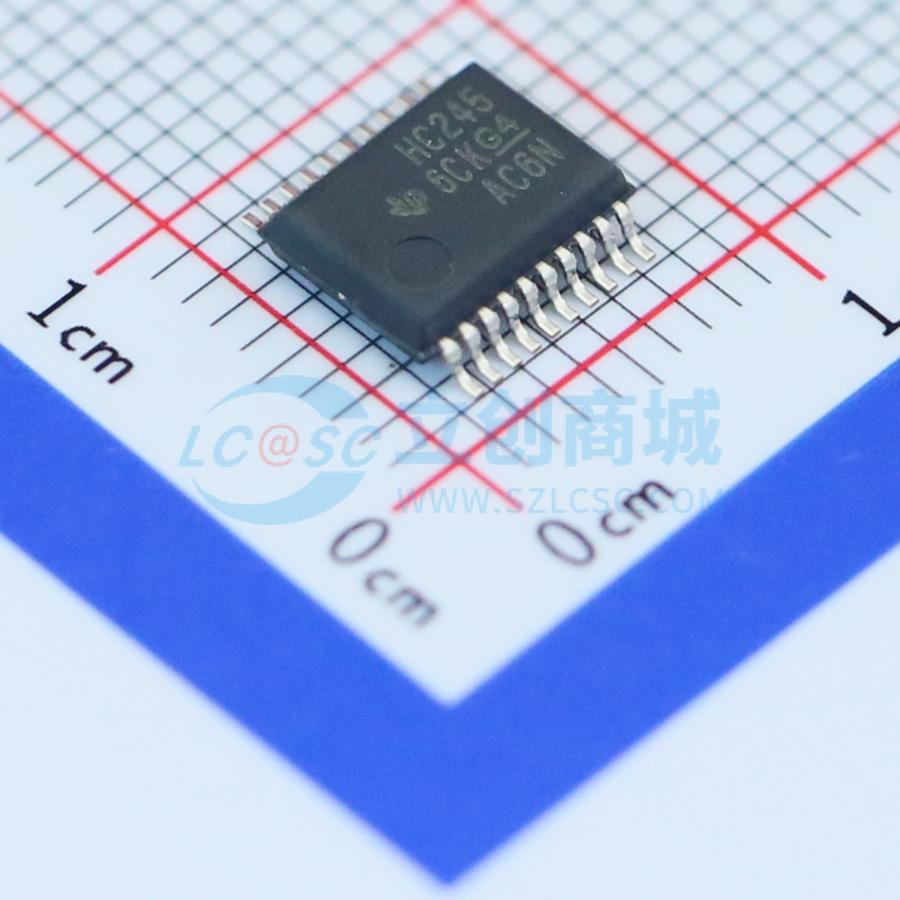

SN74HC245DBR

三态输出，八路总线收发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74HC245 具有三态输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74HC245DBR
商品编号: C8161
商品封装: SSOP-20-208mil
包装方式: 编带
商品毛重: 0.346克(g)

商品参数

商品概述

这是一款八路总线收发器，专为数据总线之间的异步双向通信设计，控制功能的实现可最大限度减少外部时序需求。该器件可根据方向控制DIR输入端的逻辑电平，允许数据从A总线传输至B总线，或从B总线传输至A总线；可通过输出使能OE输入端禁用器件，使总线实现有效隔离，包含SN54HC245、SN74HC245两个系列，具备多种封装形式，所有未使用的器件输入必须接至VCC或GND，以保证器件正常工作。

商品特性

工作电压范围宽，为2V~6V
大电流三态输出可直接驱动总线，最多可驱动15个LSTTL负载
功耗低，最大电源电流Icc为80μA
典型传输延迟tpd为12ns
在5V电压下输出驱动电流为±6mA
最大输入电流为1μA
最大电源电压范围为-0.5V~7V
输入钳位电流最大为±20mA
输出钳位电流最大为±20mA
连续输出电流最大为±35mA
流经VCC或GND的连续电流最大为±70mA
不同封装对应不同热阻抗：DB封装为70℃/W，DW封装为58℃/W，N封装为69℃/W，NS封装为60℃/W，PW封装为83℃/W
存储温度范围为-65℃~150℃

应用领域

数据总线之间的异步双向通信场景

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输入类型	-
	输出类型	三态
	工作电压	2V~6V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	7.8mA
	拉电流(IOH)	7.8mA
	系列	74HC
	工作温度	-40℃~+85℃
	静态电流(Iq)	80uA
	传播延迟(tpd)	21ns@4.5V,50pF
	功能特性	输出使能
