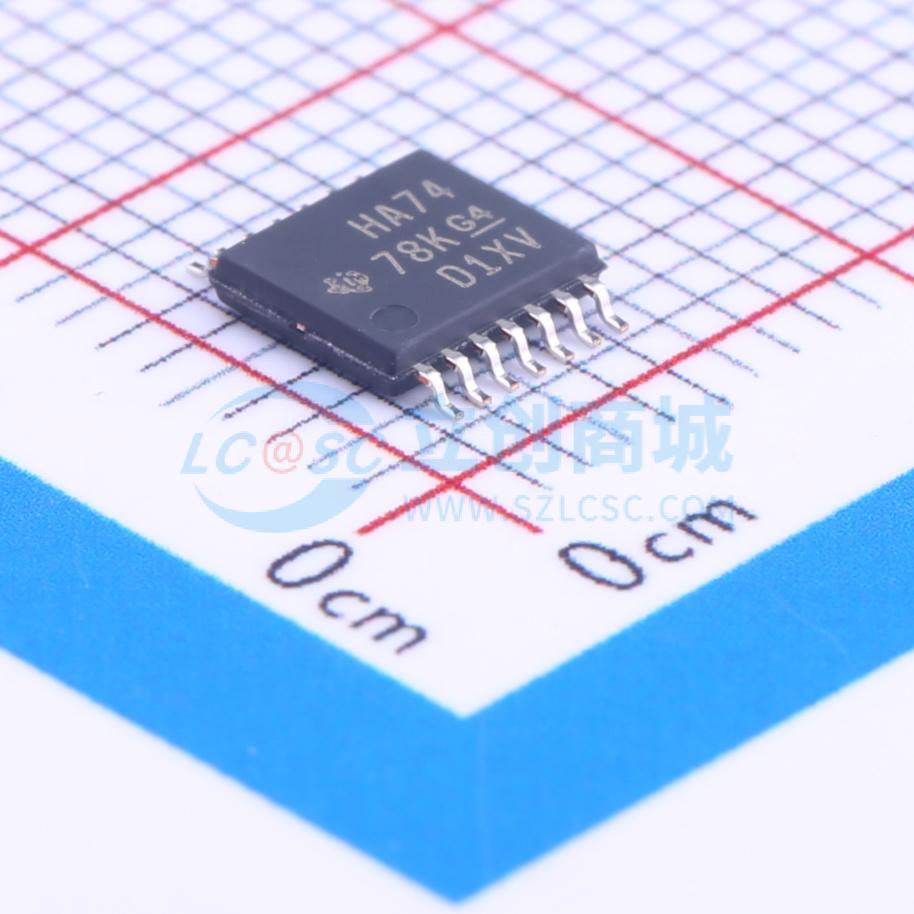

温馨提醒：图片仅供参考，商品以实物为准
SN74AHC74PWR
2-V至5.5-V Vcc工作范围的D型触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC74 具有清零和预设功能的双通道上升沿触发 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC74PWR
- 商品编号
- C8179
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 115MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 9.3ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHC系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 2pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 500ps |
商品概述
带有清零和预置功能的双路正沿触发D型触发器。当预置端或清零端输入低电平时，无论其他输入的电平如何，都会对输出进行置位或复位；当预置和清零处于非激活高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的正沿传输到输出端。时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联，保持时间间隔结束后，改变D输入端的数据不会影响输出电平。本产品型号包括SN54AHC74、SN74AHC74，拥有多种封装类型，部分引脚无内部连接。器件内置有限的静电放电保护，存储或操作过程中需采取防护措施避免静电损伤MOS栅极。
商品特性
- 电源电压工作范围为2V~5.5V
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，带电器件模型可达1000V
- 所有未使用的输入端必须接VCC或GND，方可保证器件正常工作
