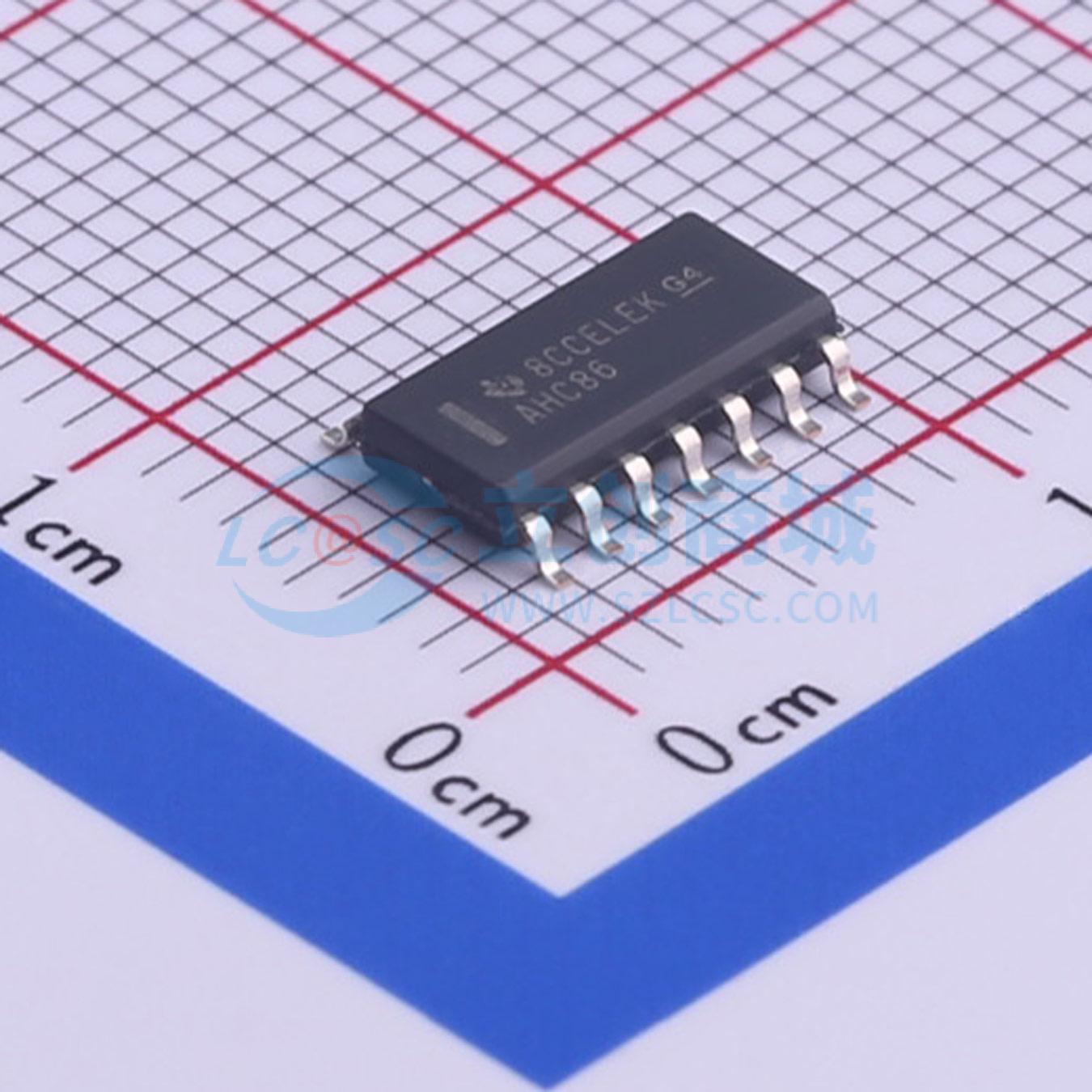

SN74AHC86DR
四路2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHC86 4 通道、双输入、2V 至 5.5V XOR（异或）门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC86DR
- 商品编号
- C8175
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.169克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 4 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.9V；1.9V；4.4V | |
| 输出低电平(VOL) | 500mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 8.8ns@5V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | - | |
| 输入类型 | - | |
| 输出类型 | 推挽式 |
商品概述
AHC86器件是四通道2输入异或门，采用正逻辑，实现布尔函数Y = A⊕B。若一个输入为低电平，另一输入的信号会以原形态输出；若一个输入为高电平，另一输入的信号会以反相形态输出。该器件可实现多种逻辑功能，可作为逻辑等同单元、偶校验单元、奇校验单元使用：所有输入逻辑电平相同时，逻辑等同单元输出有效低电平；偶数个输入处于有效状态时，偶校验单元输出有效低电平；奇数个输入处于有效状态时，奇校验单元输出有效高电平。可用型号包括SN54AHC86、SN74AHC86。
商品特性
- 电源电压工作范围为2V~5.5V Vcc
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，人体模型可达2000V，机器模型可达200V，充电器件模型可达1000V
- 提供多种封装规格
- 所有未使用的输入必须接Vcc或GND，以保证器件正常工作
- 最高工作温度可达125℃
应用领域
- 原信号/反相信号转换
- 逻辑等同电平检测
- 奇偶校验电路
- 各类异或逻辑相关场景
