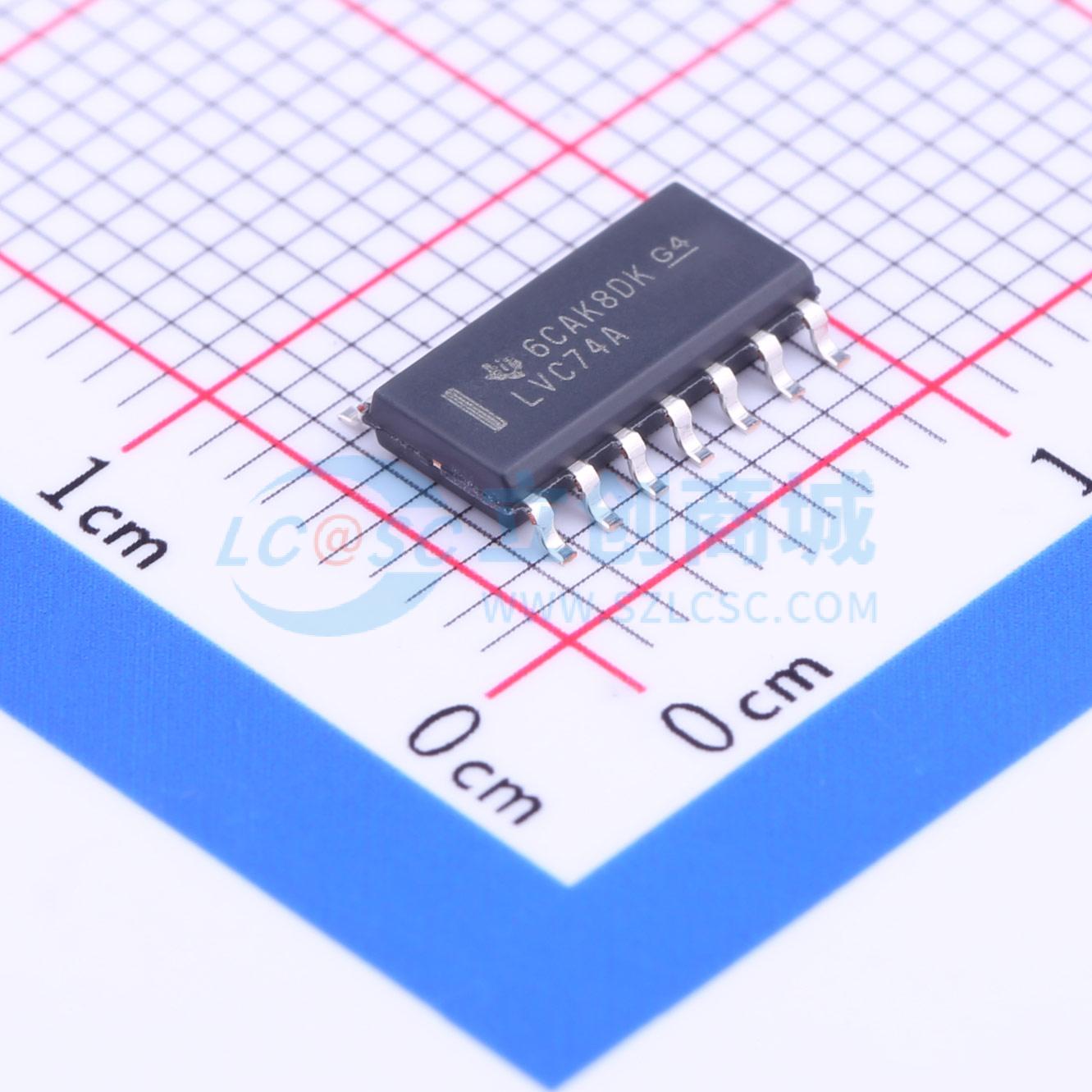

SN74LVC74ADR

双正边沿触发的带清零和预置的D型触发器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LVC74A 具有清零和预设功能的双通道上升沿触发 D 类触发器
品牌名称: TI(德州仪器)
商品型号: SN74LVC74ADR
商品编号: C7864
商品封装: SOIC-14
包装方式: 编带
商品毛重: 0.264克(g)

商品参数

	属性	参数值
	商品目录	触发器
	类型	D-型
	触发沿	上升沿
	工作电压	1.65V~3.6V
	时钟频率(fc)	150MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	输出类型	互补式
	传播延迟(tpd)	5.2ns@3.3V,50pF

商品概述

SNx4LVC74A是带清零和预置功能的双上升沿触发D型触发器，单个器件内集成两个上升沿触发D型触发器。SN54LVC74A适用于2.7V至3.6V电源电压工作，SN74LVC74A适用于1.65V至3.6V电源电压工作。预置或清零输入端为低电平时，无论其他输入电平如何，都会置位或复位输出。当预置和清零处于非激活高电平时，满足建立时间要求的D输入端数据会在时钟脉冲的上升沿传输至输出；时钟触发发生在特定电压电平，与时钟脉冲的上升时间无直接关联；保持时间间隔过后，D输入端的数据变化不会影响输出电平。器件的数据输入输出端口和控制输入均具备过压容错特性，可用于混合电压环境下的电压向下转换。

商品特性

工作电压范围：SN54LVC74A为2.7V~3.6V，SN74LVC74A为1.65V~3.6V
输入可承受最高5.5V电压
3.3V条件下最大传输延迟tpd为5.2ns
VCC为3.3V、环境温度25℃时，典型输出接地反弹VOLP小于0.8V
VCC为3.3V、环境温度25℃时，典型输出高电平下冲VOHV大于2V
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能超过JESD 22标准，可承受2000V人体模型测试、1000V器件充电模型测试
数据I/O和控制输入具备过压容错特性

应用领域

服务器
医疗、健康与健身领域
电信基础设施
电视、机顶盒与音频设备
测试与测量
工业运输
无线基础设施
企业交换设备
电机驱动
工厂自动化与控制

	属性	参数值
	系列	74LVC系列
	灌电流(IOL)	24mA
	拉电流(IOH)	24mA
	静态电流(Iq)	10uA
	输入电容	5pF
	工作温度	-40℃~+125℃
	同步/异步	异步
	建立时间	3ns
	保持时间	1ns
