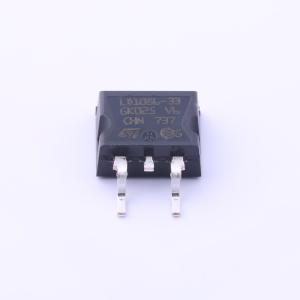

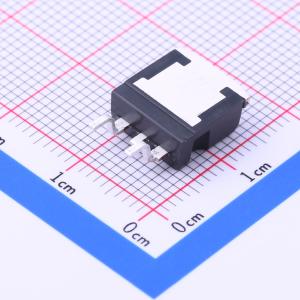

LD1086D2T33TR

1.5 A可调与固定低压降正电压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LD1086是一款低压差稳压器，能够提供高达1.5A的输出电流。在最大输出电流下，压差保证最大为1.2V，且在负载较低时压差会减小。LD1086与旧款三端可调稳压器引脚兼容，但在压差和输出容差方面性能更优
品牌名称: ST(意法半导体)
商品型号: LD1086D2T33TR
商品编号: C7915
商品封装: TO-263-2
包装方式: 编带
商品毛重: 1.915克(g)

商品参数

商品概述

LD1086是一款低压差稳压器，能够提供高达1.5A的输出电流。在最大输出电流下，压差最大保证为1.2V，在较低负载时压差会降低。LD1086与旧款三端可调稳压器引脚兼容，但在压差和输出容差方面性能更优。 2.85V输出版本适用于SCSI - 2有源终端。与PNP稳压器不同，PNP稳压器的部分输出电流会作为静态电流损耗掉，而LD1086的静态电流会流入负载，从而提高了效率。仅需一个最小10μF的电容即可保证稳定性。该器件提供TO - 220、D²PAK、D²PAK/A和DPAK封装。片上微调使稳压器能够实现非常严格的输出电压容差，在25°C时可达±1%。

商品特性

1.5A时典型压差为1.3V
三端可调或固定输出电压：1.5V、1.8V、2.5V、2.85V、3.3V、3.6V、5V、8V、9V、12V
保证输出电流高达1.5A
25°C时输出容差为±1%，全温度范围内为±2%
内置功率和热限制
宽工作温度范围：- 40°C至125°C
提供封装：TO - 220、D²PAK、D²PAK/A、DPAK
引脚与标准可调稳压器（VREG）兼容

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交44单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	30V
	输出电压	3.3V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	79dB@(120Hz)

	属性	参数值
	压差	1.3V@(1.5A)
	静态电流(Iq)	5mA
	特性	过热保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
