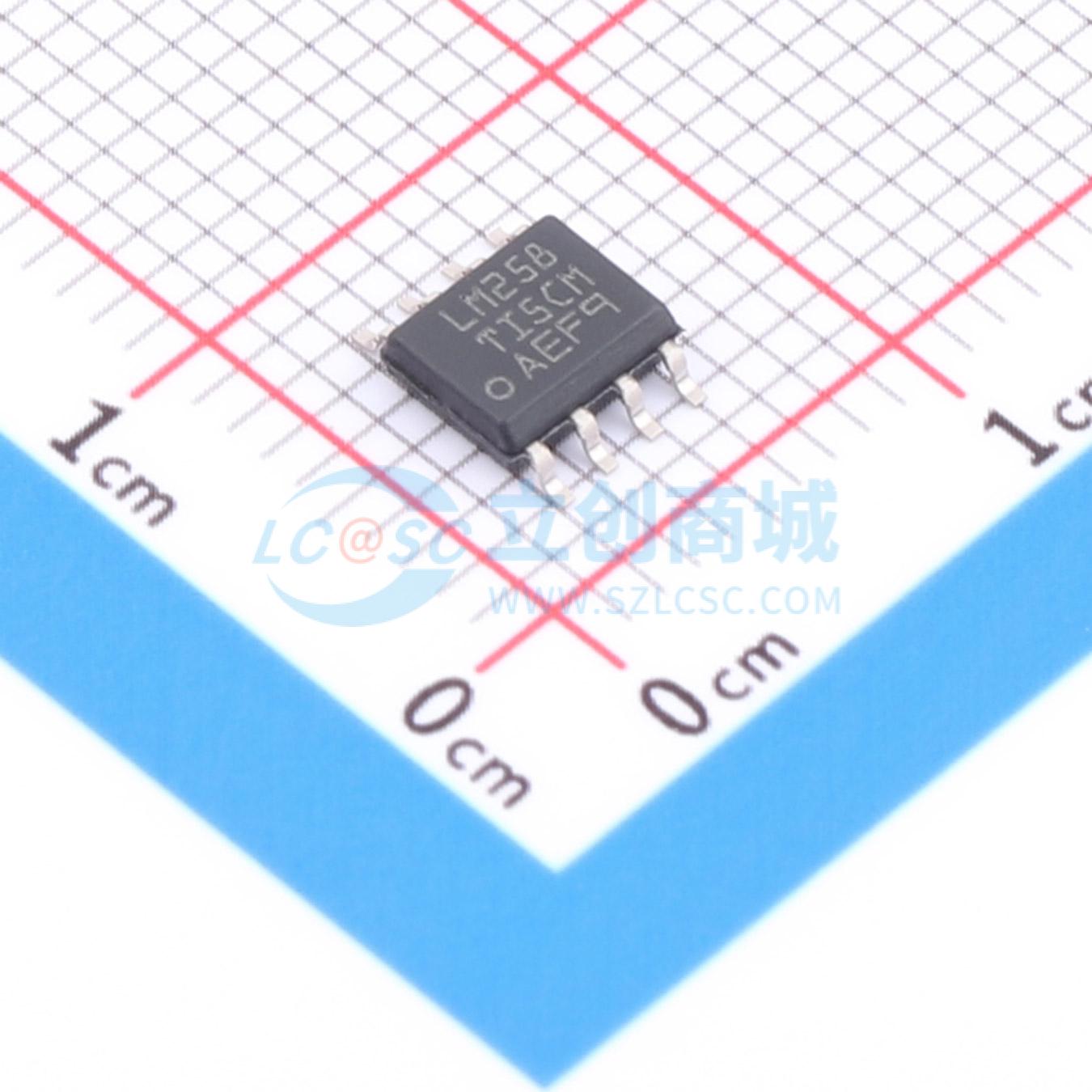

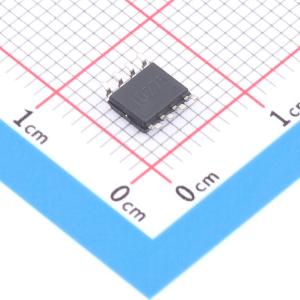

LM258DR
行业标准双路运算放大器
- SMT扩展库
- PCB免费打样
- 描述
- LM258 工作温度范围为 -25°C 至 85°C 的双通道、30V、700kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM258DR
- 商品编号
- C7928
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 700kHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 300V/ms | |
| 输入偏置电流(Ib) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | - | |
| 噪声密度(eN) | 40nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | - | |
| 输出电流 | - | |
| 工作温度 | -25℃~+85℃ | |
| 单电源 | 3V~32V | |
| 双电源(Vee~Vcc) | 1.5V~16V；-16V~-1.5V |
详细信息
- 系列说明
- 特性与应用
LM358B 和 LM2904B 器件是行业标准运算放大器 LM358 和 LM2904 的下一代版本，其中包括两个高压 ( 36V ) 运算放大器。这些器件为成本敏感型应用提供了卓越的价值，其特性包括低偏移（ 300uV ，典型值）、对地共模输入范围和高差分输入电压能力。
LM358B 和 LM2904B 运算放大器利用单位增益稳定性、更低的失调电压（最大值为 3mV ；LM358BA 和 LM2904BA 的最大值为 2mV ）和更低的静态电流（每个放大器为 300uA ，典型值）等增强型特性简化了电路设计。高 ESD（ 2kV ，HBM）和集成 EMI 以及射频滤波器可支持将 LM358B 和 LM2904B 器件用于更严苛、更具环境挑战性的应用。
LM358B 和 LM2904B 放大器采用微型封装（如 SOT23-8），以及行业标准封装（包括 SOIC、TSSOP 和 VSSOP）。
应用原理图
反相放大器增益计算公式
功能框图：LM358B、LM358BA、LM2904B、LM2904BA
布局示例
