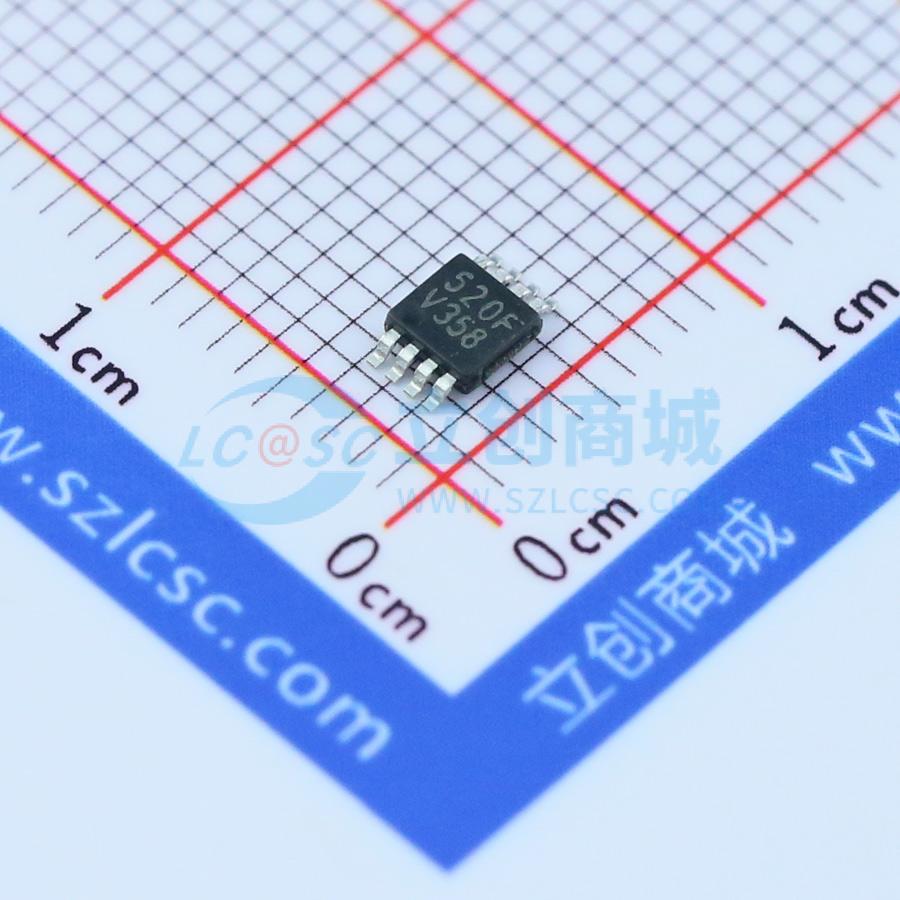

温馨提醒：图片仅供参考，商品以实物为准
LMV358MMX/NOPB
单/双/四通道通用低电压轨到轨输出运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LMV358-N 双通道、5.5V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMV358MMX/NOPB
- 商品编号
- C7982
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 1.7mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1V/us | |
| 输入偏置电流(Ib) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5nA | |
| 噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 210uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
LMV358-N/LMV324-N 是双路和四路通用运算放大器 LM358/LM324（5V 至 30V）的低电压（2.7V 至 5.5V）版本。LMV321-N 是单通道版本。对于需要低电压运行、节省空间且价格低廉的应用，LMV321-N/LMV358-N/LMV324-N 是经济高效的解决方案。它们的规格达到或超过了广为人知的 LM358/LM324。LMV321-N/LMV358-N/LMV324-N 具有轨到轨输出摆幅能力，输入共模电压范围包含地。它们均展现出出色的速度与功耗比，在低电源电流下实现 1 MHz 的带宽和 1 V/µs 的压摆率。 LMV321-N 采用节省空间的 5 引脚 SC70 封装，其尺寸约为 5 引脚 SOT23 封装的一半。这种小封装节省了 PCB 板上的空间，有助于设计小型便携式电子设备。它还允许设计人员将器件放置在离信号源更近的位置，以减少噪声拾取并提高信号完整性。 这些芯片采用先进的亚微米硅栅 BiCMOS 工艺制造。LMV321-N/LMV358-N/LMV324-N 具有双极输入和输出级，以改善噪声性能并提高输出电流驱动能力。
商品特性
- LMV321-N、LMV358-N 和 LMV324-N 有汽车级 AEC-Q100 1 级和 3 级版本
- 保证 2.7V 和 5V 性能
- 无交越失真
- 工业温度范围 -40℃ 至 ±125℃
- 增益带宽积 1 MHz
- 低电源电流
- LMV321-N 130 μA
- LMV358-N 210 μA
- LMV324-N 410 μA
- 在 10 kΩ 负载下轨到轨输出摆幅：V+ - 10 mV 至 V− + 65 mV
- 共模电压范围：−0.2V 至 V+ - 0.8V
应用领域
- 有源滤波器
- 通用低电压应用
- 通用便携式设备
