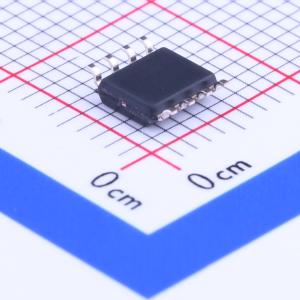

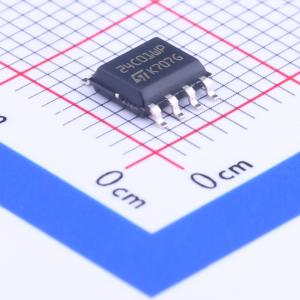

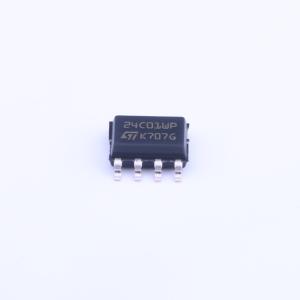

温馨提醒：图片仅供参考，商品以实物为准
M24C01-WMN6TP
串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C01-WMN6TP
- 商品编号
- C7996
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.235克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 1Kbit | |
| 时钟频率(fc) | 400kHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 40年 | |
| 写周期寿命 | 100万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；硬件写保护功能 | |
| 工作电压 | 2.5V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 1uA | |
| 读取访问时间(tA) | 900ns |
商品概述
这些I²C兼容的电可擦可编程存储器（EEPROM）器件的组织形式为2048/1024/512/256/128×8（对应型号M24C16、M24C08、M24C04、M24C02和M24C01）。该器件采用双线串行接口，包括一条双向数据线和一条时钟线。器件内置符合I²C总线定义的4位设备类型标识符代码（1010）。在I²C协议中，该器件作为从设备，所有存储器操作由串行时钟同步。读写操作由总线主设备生成的起始条件启动，随后是设备选择代码和读写位（R/W），并以确认位结束。写入数据时，器件会在第9位时间插入确认位。
商品特性
- 支持100kHz I²C标准模式和400kHz I²C快速模式
- 单电源电压：
- M24Cxx-W型号：2.5V至5.5V
- M24Cxx-Rev16型号：1.8V至5.5V
- M24Cxx-F型号：1.7V至5.5V
- 写入控制输入
- 字节和页写入（最多16字节）
- 随机和顺序读取模式
- 自定时编程周期
- 自动地址递增
- 增强型ESD/闩锁保护
- 超过100万次写入周期
- 超过40年数据保留期
- 封装类型：
- SO8、TSSOP8、UFDFPN8：符合ECOPACK2®标准（RoHS兼容且无卤素）
- PDIP8：符合ECOPACK1®标准（RoHS兼容）
- WLCSP（CS）封装仅适用于M24C08-F和M24C16-F型号
- 薄型WLCSP（CT）封装仅适用于M24C08-F型号
