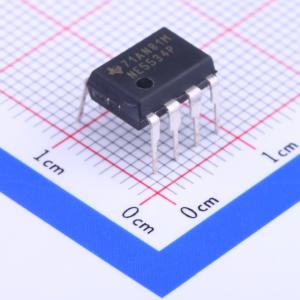

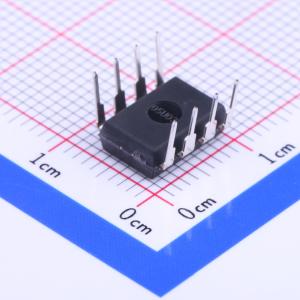

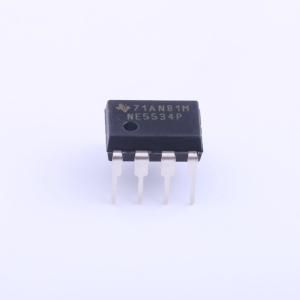

NE5534P
低噪声运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- NE5534 适用于音频应用的单通道 30V 10MHz 低噪声运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- NE5534P
- 商品编号
- C9917
- 商品封装
- PDIP-8
- 包装方式
- 管装
- 商品毛重
- 0.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 13V/us | |
| 输入偏置电流(Ib) | 1.5uA | |
| 输入失调电流(Ios) | 20nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 3.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 4mA | |
| 输出电流 | 38mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~20V | |
| 功能特性 | 内置补偿 |
商品概述
NE5534、NE5534A、SA5534、SA5534是高性能低噪声运算放大器，兼具出色的直流与交流特性，针对增益等于或大于3的场景内置补偿，可通过在对应引脚之间使用外部补偿电容针对不同应用优化频率响应；器件带有输入保护二极管、输出短路保护，可通过对应引脚实现失调电压调零功能；其中NE5534A和SA5534A对等效输入噪声电压规定了最大值限值。
商品特性
- 等效输入噪声电压典型值为3.5nV/√Hz
- 单位增益带宽典型值为10MHz
- 共模抑制比典型值为100dB
- 直流电压增益典型值为100V/mV
- 电源电压为±18V、负载电阻为600Ω时，输出电压峰峰值摆幅典型值为32V
- 压摆率典型值为13V/μs
- 电源电压范围宽，为±3V~±20V
- 谐波失真低
- 具备失调调零能力
- 具备外部补偿能力
- 具备高输出驱动能力
- 带有输入保护二极管
- 带有输出短路保护
应用领域
- 音频前置放大器
- 伺服误差放大器
- 医疗设备
- 电话通道放大器
