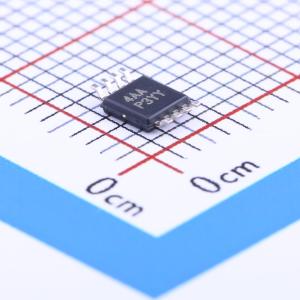

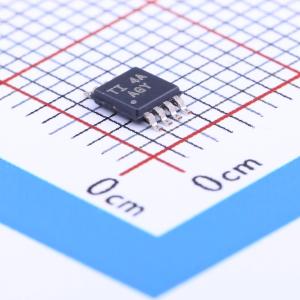

温馨提醒：图片仅供参考，商品以实物为准

TLV5606IDGK

TLV5606 2.7V至5.5V低功耗10bit数模转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV5606 是一款10位电压输出数模转换器（DAC），具有灵活的4线串行。该设备可编程设置稳定时间和功耗，适用于2.7V至5.5V的宽供电范围。
品牌名称: TI(德州仪器)
商品型号: TLV5606IDGK
商品编号: C9924
商品封装: MSOP-8
包装方式: 管装
商品毛重: 0.136克(g)

商品参数

商品概述

TLV5606是一款10位电压输出数模转换器（DAC），具备灵活的4线串行接口。该4线串行接口可与TMS320、SPI、QSPI和Microwire串行端口实现无缝连接。TLV5606通过一个包含4位控制位和10位数据位的16位串行字符串进行编程。TLV5606专为宽范围电源电压而设计，可在2.7 V至5.5 V的电压下工作。

电阻串输出电压由一个增益为2的轨到轨输出缓冲器进行缓冲。该缓冲器采用AB类输出级，以提高稳定性并减少建立时间。DAC的建立时间可编程，使设计人员能够在速度和功耗之间进行优化。建立时间由16位串行输入字符串中的控制位选择。REFIN端子上集成了一个高阻抗缓冲器，以减少对该端子低源阻抗驱动的需求。

TLV5606采用CMOS工艺实现，设计用于2.7 V至5.5 V的单电源操作。该器件采用8引脚SOIC封装。TLV5606C的工作温度范围为0℃至70℃，TLV5606I的工作温度范围为 -40℃至85℃。

商品特性

10位电压输出DAC
可编程建立时间与功耗：快速模式下为3 μs，慢速模式下为9 μs
超低功耗：3 V慢速模式下典型值为900 μW，5 V快速模式下典型值为2.1 mW
差分非线性典型值 < 0.2 LSB
与TMS320和SPI串行端口兼容
掉电模式（10 nA）
缓冲高阻抗参考输入
电压输出范围：参考输入电压的2倍
全温度范围内单调
提供MSOP封装

应用领域

数字伺服控制环路
数字失调和增益调整
工业过程控制
机器和运动控制设备
大容量存储设备

优惠活动

购买数量

(80个/管，最小起订量 1 个)

个

起订量：1 个80个/管

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	数模转换芯片DAC
	分辨率	10位
	通道数	1
	接口类型	串行
	工作电压	2.7V~5.5V

	属性	参数值
	稳定时间	3us
	输出类型	-
	积分非线性	0.5LSB
	工作温度	-40℃~+85℃
