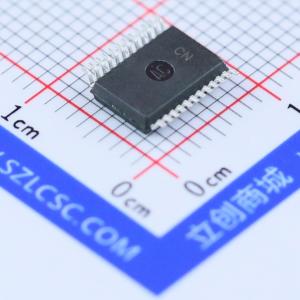

CS5460A-BSZ
CS5460A 单相双向功率/能量IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CS5460A 是一款高度集成的功率测量解决方案，结合了两个 ΔΣ 模数转换器 (ADCs)、高速功率计算功能和串行接口，可在单个芯片上准确测量和计算真实功率、电流有效值和电压有效值。
- 品牌名称
- Cirrus Logic(凌云)
- 商品型号
- CS5460A-BSZ
- 商品编号
- C9930
- 商品封装
- SSOP-24-208mil
- 包装方式
- 管装
- 商品毛重
- 0.427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 3.3V~5V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI | |
| 工作电流 | 2.9mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 30ppm/℃ | |
| 时钟频率(fc) | 4.096MHz |
商品概述
CS5460A是一款高度集成的功率测量解决方案，在单芯片上集成了两个ΔΣ模数转换器（ADC）、高速功率计算功能和一个串行接口。它旨在精确测量和计算单相2线或3线电力计量应用中的有功（真实）电能、瞬时功率、电流有效值（IRMS）和电压有效值（VRMS）。CS5460A与低成本的分流电阻器或电流互感器相连以测量电流，与电阻分压器或电压互感器相连以测量电压。CS5460A具备一个双向串行接口，用于与微控制器通信，还有一个脉冲输出引擎，其平均脉冲频率与有功功率成正比。CS5460A具有片上功能，便于进行交流或直流系统级校准。 “自动启动”功能使CS5460A能够“独立”运行，并在系统上电时自行初始化。在自动启动模式下，CS5460A从外部EEPROM读取校准数据和启动指令。在此模式下，CS5460A无需微控制器即可运行，从而降低了总的物料清单成本。
商品特性
- 电能数据线性度：在1000:1动态范围内，读数的±0.1%
- 片上功能：（有功）电能、I*V、电流有效值（IRMS）和电压有效值（VRMS）、电能到脉冲转换
- 支持从串行EEPROM实现智能“自动启动”模式，无需微控制器即可使用
- 交流或直流系统校准
- 机械计数器/步进电机驱动器
- 符合IEC 687/1036、JIS标准的精度规格
- 典型功耗 < 12 mW
- 针对分流传感器优化的接口
- 电压与电流相位补偿
- 单电源接地参考信号
- 片上2.5 V基准（最大漂移60 ppm/°C）
- 简单的三线数字串行接口
- 看门狗定时器
- 电源监视器
- 电源配置：VA+ = +5ΔV；VA- = 0 V；VD+ = +3.3 V至+5 V
