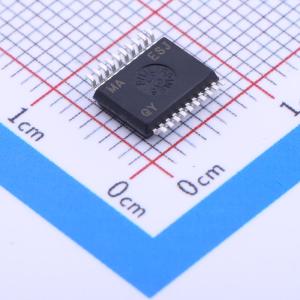

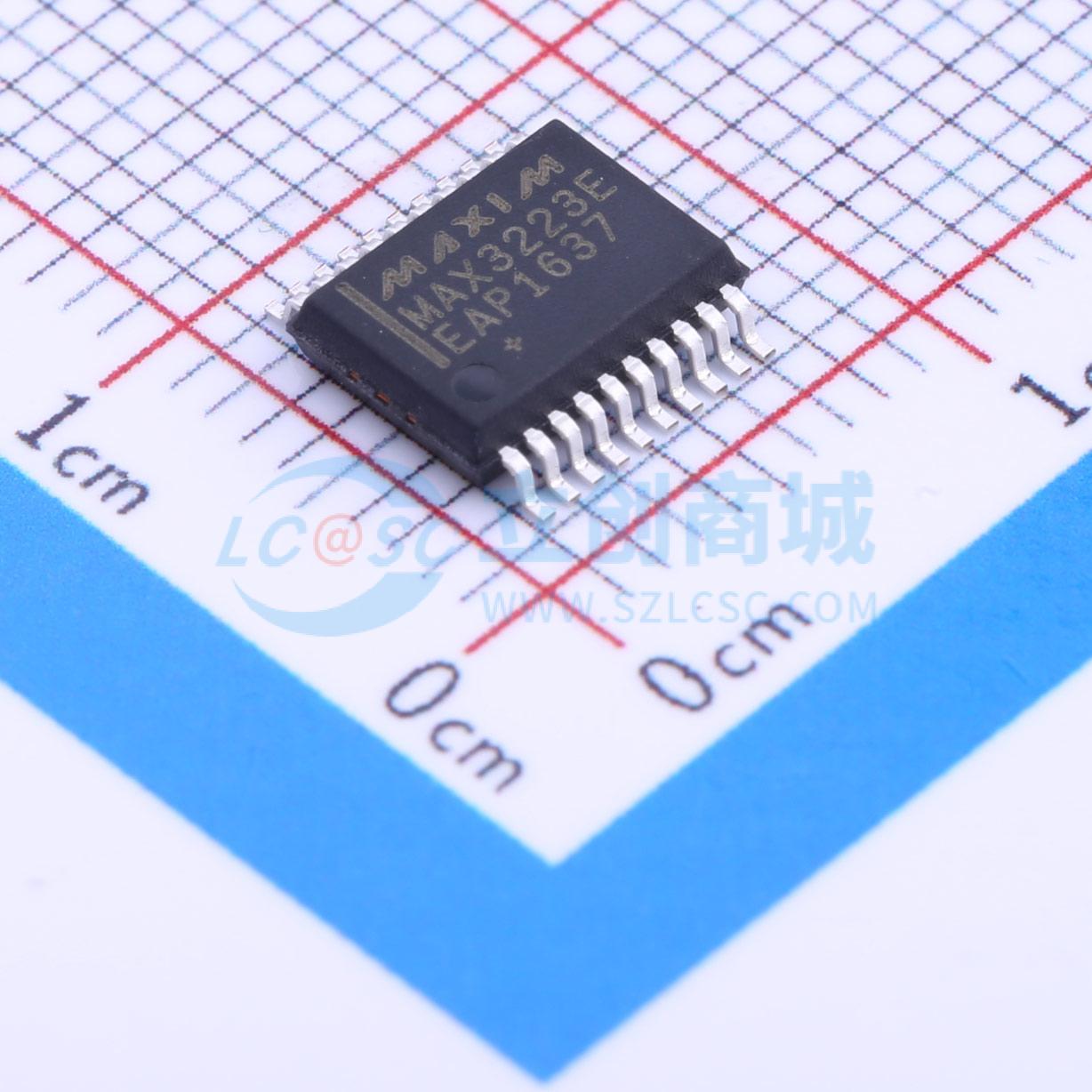

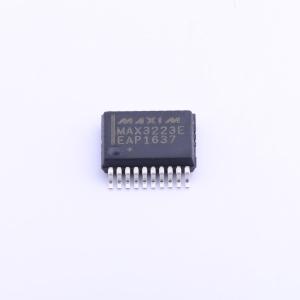

温馨提醒：图片仅供参考，商品以实物为准
MAX3223EEAP+T
±15kV ESD保护，1uA，3.0V至5.5V，250kbps RS-232收发器带自动关断功能
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 具有ESD保护、低功耗和自动关断功能的RS-232收发器。
- 商品型号
- MAX3223EEAP+T
- 商品编号
- C9955
- 商品封装
- SSOP-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.399克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS232芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 2 | |
| 接收器数 | 2 | |
| 数据速率 | 250Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~5.5V | |
| 静电保护 | ±15kV | |
| 有无电荷泵 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 0.3mA |
商品特性
- MAX3221E/MAX3223E/MAX3243E是3V供电的EIA/TIA - 232和V.28/V.24通信接口，具备自动关断/唤醒功能、高数据速率能力和增强型静电放电（ESD）保护。
- 所有发送器输出和接收器输入采用IEC 1000 - 4 - 2气隙放电可承受±15kV，采用IEC 1000 - 4 - 2接触放电可承受±8kV，采用人体模型可承受±15kV。
- MAX3221E/MAX3223E/MAX3243E借助美信创新的自动关断功能，可实现1µA的电源电流。
- 当RS - 232电缆断开，或连接的外设发送器关闭时，它们会进入低功耗关断模式，无需更改现有BIOS或操作系统即可节省功耗。
- 这些收发器拥有专有的低压差发送器输出级，通过双电荷泵，在+3.0V至+5.5V电源下可实现真正的RS - 232性能。
- 电荷泵在+3.3V电源下工作仅需四个0.1µF的小电容。
- 每个器件保证在保持RS - 232输出电平的同时，数据速率可达250kbps。
- MAX3221E仅包含一个驱动器和一个接收器，是最小的单电源RS - 232收发器。
- MAX3223E有两个驱动器和两个接收器。
- MAX3243E是一款完整的3驱动器/5接收器串行端口，非常适合笔记本或超便携笔记本电脑。
- 它还包括两个始终处于活动状态的同相接收器输出，允许在不使可能已断电的电路中的保护二极管正向偏置的情况下监测外部设备。
- MAX3221E、MAX3223E和MAX3243E提供节省空间的SSOP封装。
- RS - 232 I/O引脚的ESD保护：±15kV — 人体模型；±8kV — IEC1000 - 4 - 2接触放电；±15kV — IEC1000 - 4 - 2气隙放电
- 无闭锁
- 1µA电源电流
- 保证250kbps的数据速率
- 保证6V/µs的压摆率
- 低至3.0V仍符合EIA/TIA - 232规范
- 最小的单电源RS - 232收发器（MAX3221E）
- 保证鼠标驱动能力（MAX3243E）
- 采用小型0.1µF电容
应用领域
- 笔记本、超便携笔记本和掌上电脑
- 手机
- 电池供电设备
- 手持设备
- 外设
- 打印机
