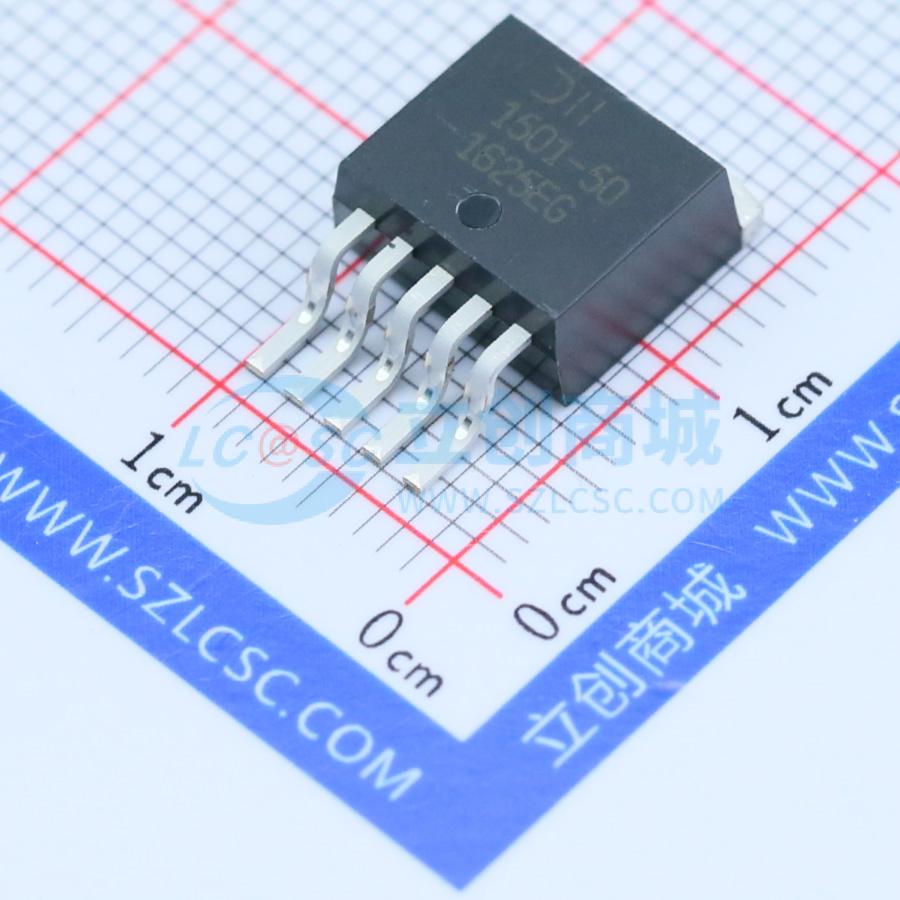

AP1501-50K5G-13

AP1501 是一款全集成降压 DC/DC 转换器，能够驱动 3A 负载而无需额外的驱动组件。AP1501 的开关频率为 150kHz，允许使用小尺寸滤波元件，从而减少了电路板空间并降低了 BOM 成本。

AP1501 集成了关断功能，可以通过外部逻辑信号输入激活待机模式。内部补偿简化了线性和负载调节的反馈控制，无需外部电路。AP1501 还内置了热关断和电流限制功能，以防止高温和高电流操作对输出开关造成损坏。

其他特性包括在指定输入和输出负载条件下输出电压的 ±4% 容差，以及振荡器频率的 ±15% 容差。AP1501 提供固定和可调输出电压选项。对于固定输出，AP1501 支持 3.3V、5.0V 和 12V。封装选项包括标准 5 引脚 TO263 和 TO220 封装。

• 输出电压：3.3V、5V、12V 及可调输出版本
• 可调版本输出电压范围：1.23V 至 37V ±4%
• 固定开关频率：150kHz ±15%
• 电压模式非同步 PWM 控制
• 过热关断和电流限制保护
• 开/关控制输入
• 工作电压可达 40V
• 输出负载电流：3A
• 低功耗待机模式
• 内置片上开关晶体管
• TO263-5 和 TO220-5 封装
• 完全无铅且符合 RoHS 标准（注释 1 和 2）
• 无卤素和无锑。“绿色”器件（注释 3）

• 简易高效降压调节器
• 板载开关稳压器
• 正到负转换器
