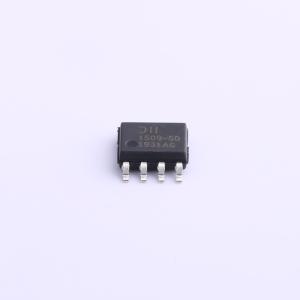

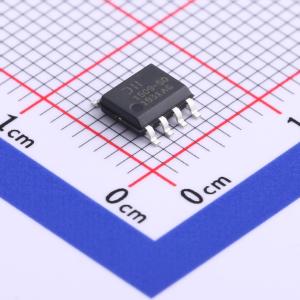

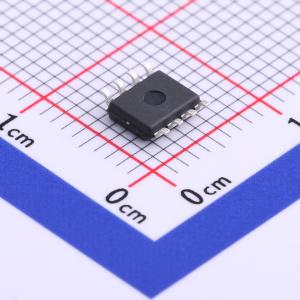

AP1509-50SG-13
150KHz, 2A PWM 降压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AP1509 系列是专为降压型 DC - DC 转换器设计的单片集成电路，无需额外晶体管即可驱动 2A 负载，节省了电路板空间。外部关断功能可通过逻辑电平控制，进而进入待机模式。内部补偿使反馈控制无需外部设计即可实现良好的线性和负载调节
- 品牌名称
- DIODES(美台)
- 商品型号
- AP1509-50SG-13
- 商品编号
- C9984
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.295克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~22V | |
| 输出电压 | 5V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 150uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 |
商品概述
AP1509系列是专为降压型DC-DC转换器设计的单片集成电路，无需额外晶体管即可驱动2A负载，节省了电路板空间。 外部关断功能可通过逻辑电平控制，使器件进入待机模式。内部补偿使反馈控制具有良好的线性和负载调节能力，无需外部设计。在保护功能方面，热关断可防止过热运行造成损坏，限流功能可防止输出开关过流运行。若限流功能启动且VFB低于0.5V，开关频率将降低。AP1509系列的开关频率为150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。 其他特性包括：在指定输入电压和输出负载条件下，输出电压保证公差为±4%，振荡器频率公差为±15%。输出版本包括固定的3.3V、5V、12V以及可调型。该芯片采用标准的8引脚SO - 8封装。
商品特性
- 输出电压：3.3V、5V、12V及可调输出版本
- 可调版本输出电压范围为1.23V至18V ±4%
- 150kHz ±15%固定开关频率
- 电压模式非同步PWM控制
- 热关断和限流保护
- 开/关关断控制输入
- 最高22V工作电压
- 输出负载电流：2A
- 低功耗待机模式
- 芯片内置开关晶体管
- 完全无铅且完全符合RoHS标准
- 无卤素和锑，“绿色”器件
应用领域
- 简单高效的降压稳压器
- 板载开关稳压器
- 正转负转换器
