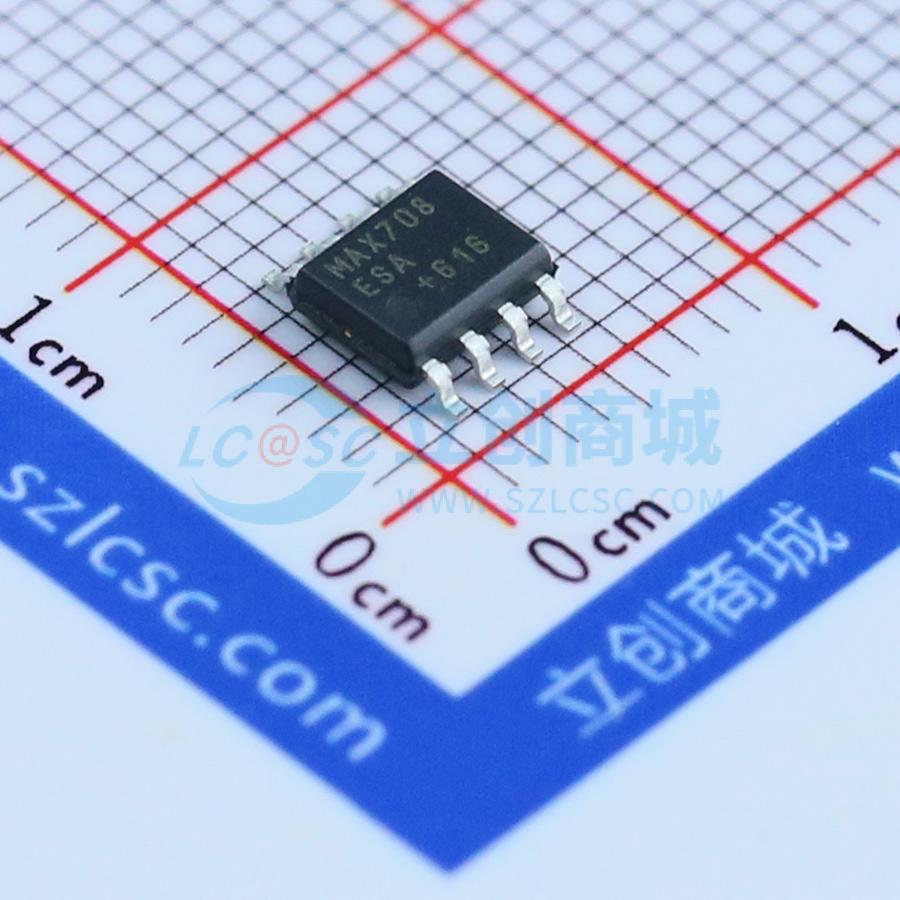

温馨提醒：图片仅供参考，商品以实物为准
MAX708ESA+T
MAX708ESA
- 描述
- 低成本、微处理器监控电路、低成本复位 + 看门狗IC
- 商品型号
- MAX708ESA+T
- 商品编号
- C9969
- 商品封装
- SOIC-8-150mil
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电源监控器 | |
| 输出类型 | 推挽 | |
| 工作电压 | 1V~5.5V | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.4V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 手动复位 | 有 | |
| 看门狗定时器 | 有 | |
| 复位超时 | 200ms | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 静态电流(Iq) | 50uA |
商品特性
- 提供四种功能：
- 电源上电、掉电和欠压条件下的复位输出。
- 独立看门狗输出，若看门狗输入在1.6秒内未切换则变低。
- 1.25V阈值检测器，用于电源故障警告、低电量检测或监控非+5V的电源。
- 低电平有效的手动复位输入。
- MAX707/MAX708与MAX705/MAX706相同，只是用高电平有效的复位替代了看门狗定时器。
- MAX813L与MAX705相同，只是提供RESET而不是RESET。
- 有两种电源电压监控级别：MAX705/MAX707/MAX813L在电源电压降至4.65V以下时产生复位脉冲，MAX706/MAX708在4.40V以下产生复位脉冲。
- 所有四款产品均提供8引脚DIP、SO和µMAX封装。
- µMAX封装：最小的8引脚SO
- 保证在VCC = 1V时RESET有效
- 精密电源电压监控：MAX705/MAX707/MAX813L为4.65V，MAX706/MAX708为4.40V
- 200ms复位脉冲宽度
- 消抖的TTL/CMOS兼容手动复位输入
- 独立看门狗定时器 - 1.6秒超时（MAX705/MAX706）
- 高电平有效复位输出（MAX707/MAX708/MAX813L）
- 用于电源故障或低电量警告的电压监控
