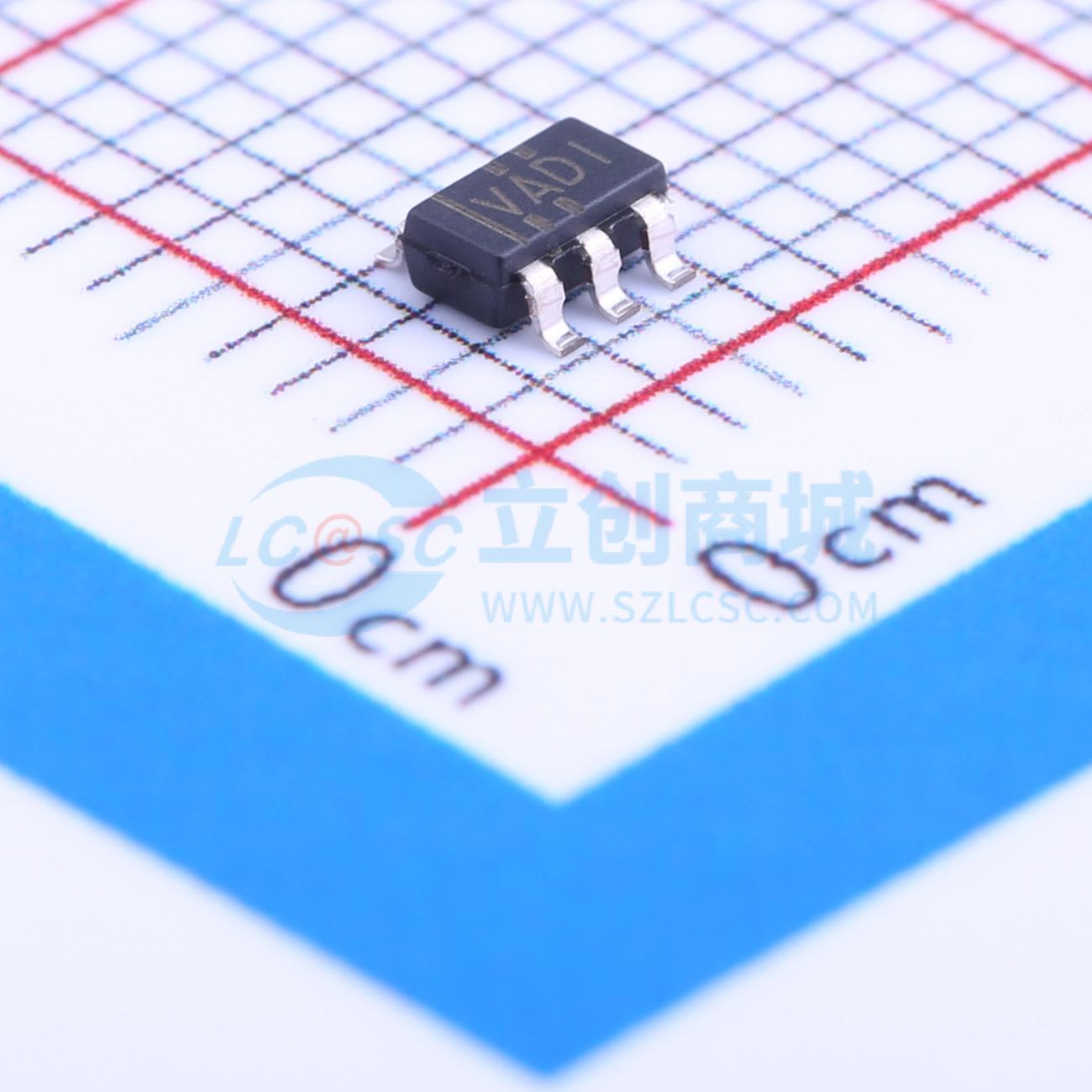

TLV2221IDBVR

先进LinCMOS单通道轨到轨超低功耗运算放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV2221 具有高输出电流 (10mA) 的单通道、10V、510kHz 运算放大器
品牌名称: TI(德州仪器)
商品型号: TLV2221IDBVR
商品编号: C12609
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	1
	轨到轨	轨到轨输出
	增益带宽积(GBW)	480kHz
	输入失调电压(Vos)	620uV
	输入失调电压温漂(Vos TC)	1uV/℃
	压摆率(SR)	180V/ms
	输入偏置电流(Ib)	1pA
	输入失调电流(Ios)	0.5pA

	属性	参数值
	输入电压噪声密度(eN)	19nV/√Hz@1kHz
	共模抑制比(CMRR)	82dB
	静态电流(Iq)	100uA
	输出电流	-
	工作温度	-40℃~+85℃
	单电源电压	2.7V~10V
	双电源电压(Vee~Vcc)	-
	功能特性	-

商品概述

TLV2221是单路低电压运算放大器，采用SOT-23封装，在交流性能和输出驱动之间实现了平衡，针对低电压应用优化。该器件最大电源电流仅为150μA，具备轨到轨输出性能，可提升单电源或双电源应用的动态范围，完全在3V和5V条件下完成特性表征。TLV2221输入阻抗高、噪声低，SOT-23封装总面积为5.6mm²，仅占标准8引脚SOIC封装三分之一的电路板空间，可将单路放大器放置在非常靠近信号源的位置，减少长PCB走线的噪声拾取；引脚布局经过优化适合电路板布线，两个输入通过地分隔，可防止耦合或漏电路径，输出和反相输入引脚位于电路板同一端，便于设置负反馈，增益设置电阻和去耦电容可轻松布置在封装周围。TLV2221Y芯片组装正确后，特性与TLV2221C类似，可对掺铝焊盘采用热压或超声键合，可使用导电环氧或金硅预成形片安装。

商品特性

输出摆幅覆盖两条电源轨
1kHz频率下典型噪声为19nV/√Hz
输入偏置电流典型值为1pA
完全符合3-V和5-V单电源工作要求
功耗极低，典型功耗电流为110μA，最大电源电流为150μA
共模输入电压范围包含负电源轨
电源电压范围宽，为2.7 V~10 V
提供宏模型
芯片典型厚度为10密耳，键合焊盘最小尺寸为4×4密耳
最高结温Tjmax为150℃，尺寸公差为±10，所有尺寸单位为密耳，引脚2内部连接至芯片背面
最大额定参数：电源电压VDD最高12 V，差分输入电压范围为±VDD，输入电压范围为-0.3V~VDD，单输入输入电流为±5 mA，输出电流为±50 mA
TLV2221C工作自由空气温度范围为0℃~70℃，TLV2221I工作自由空气温度范围为-40℃~85℃，存储温度范围为-65℃~150℃，DBV封装距离外壳1.6 mm处10秒耐温为260℃

应用领域

电池供电类应用
高阻抗源的小信号调理，例如压电传感器
手持式监测应用
遥感应用
模数转换器接口应用
