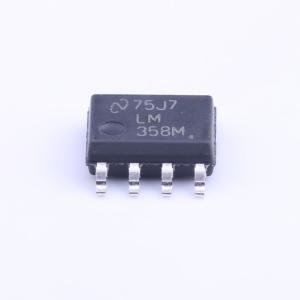

LM358MX/NOPB
LMx58-N 低功耗双运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM358-N 双通道、32V、1MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM358MX/NOPB
- 商品编号
- C16416
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | - | |
| 输入偏置电流(Ib) | 45nA | |
| 输入失调电流(Ios) | 5nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 500uA | |
| 输出电流 | 20mA | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | 3V~32V | |
| 双电源电压(Vee~Vcc) | -16V~-1.5V；1.5V~16V | |
| 功能特性 | 内置补偿 |
商品概述
LMx58-N是低功耗双路运算放大器，该系列包含两个独立的高增益内部频率补偿运算放大器，可在宽电压范围内采用单电源供电运行，也可使用分离式电源供电，低电源电流消耗与电源电压的大小无关，可直接在标准3.3V电源电压下操作，可提供所需的接口电子元件，无需附加±15V电源，有多种封装形式可选。
商品特性
- 提供8凸点DSBGA芯片尺寸封装
- 采用内部频率补偿方式实现单位增益
- 直流电压增益可达100dB
- 单位增益带宽为1MHz，带温度补偿
- 宽电源电压范围：单电源3V至32V，或双电源±1.5V至±16V
- 超低电源电流消耗为500μA，该特性本质上独立于电源电压
- 输入失调电压低，为2mV
- 输入共模电压范围包括接地
- 差分输入电压范围等于电源电压
- 输出电压摆幅大
- 线性模式下，即使单电源供电，输入共模电压范围也包括接地，输出电压可摆动至地
- 单位增益交叉频率具有温度补偿特性
- 输入偏置电流具有温度补偿特性
- 集成两个内部补偿运算放大器
- 无需双电源即可工作
- 允许靠近接地端直接感测，输出电压也可接入接地
- 与所有形式的逻辑兼容
- 功耗符合电池供电使用需求
应用领域
- 有源滤波器
- 通用信号调节和放大
- 4mA至20mA电流环路变送器
- 传感器放大器
- 直流增益模块
- 传统运算放大器电路，可在单电源系统中实施
- 数字系统接口电子元件
- 压控振荡器
