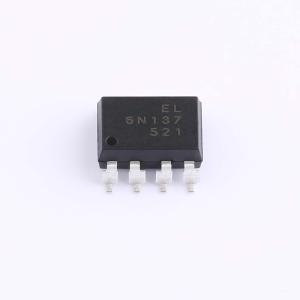

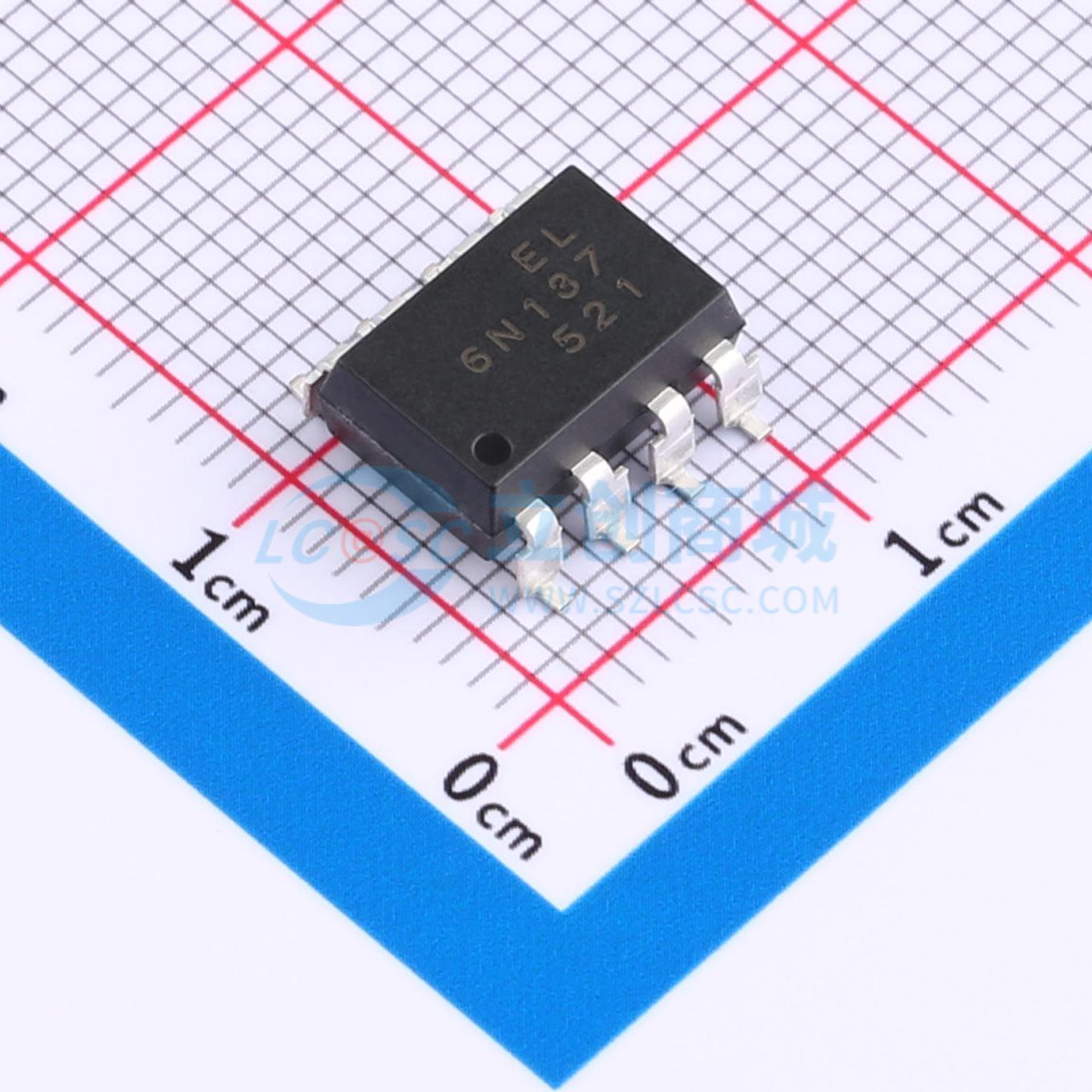

6N137S(TA)
DC输入 1通道 隔离电压(rms):5000V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 6N137、EL2601和EL2611由一个红外发光二极管和一个高速集成光电探测器逻辑门通过光耦合组成，具有可选通输出。它采用8引脚双列直插式封装（DIP），还有宽引脚间距和贴片（SMD）封装可选。
- 品牌名称
- EVERLIGHT(亿光)
- 商品型号
- 6N137S(TA)
- 商品编号
- C16496
- 商品封装
- SOP-8-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.95758克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 4.5V~5.5V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 5kV/us | |
| 传输速率 | 10Mbps | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 传播延迟 tpLH | 75ns | |
| 传播延迟 tpHL | 75ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 50mA | |
| 耗散功率(Pd) | 100mW | |
| 正向压降(Vf) | 1.4V |
