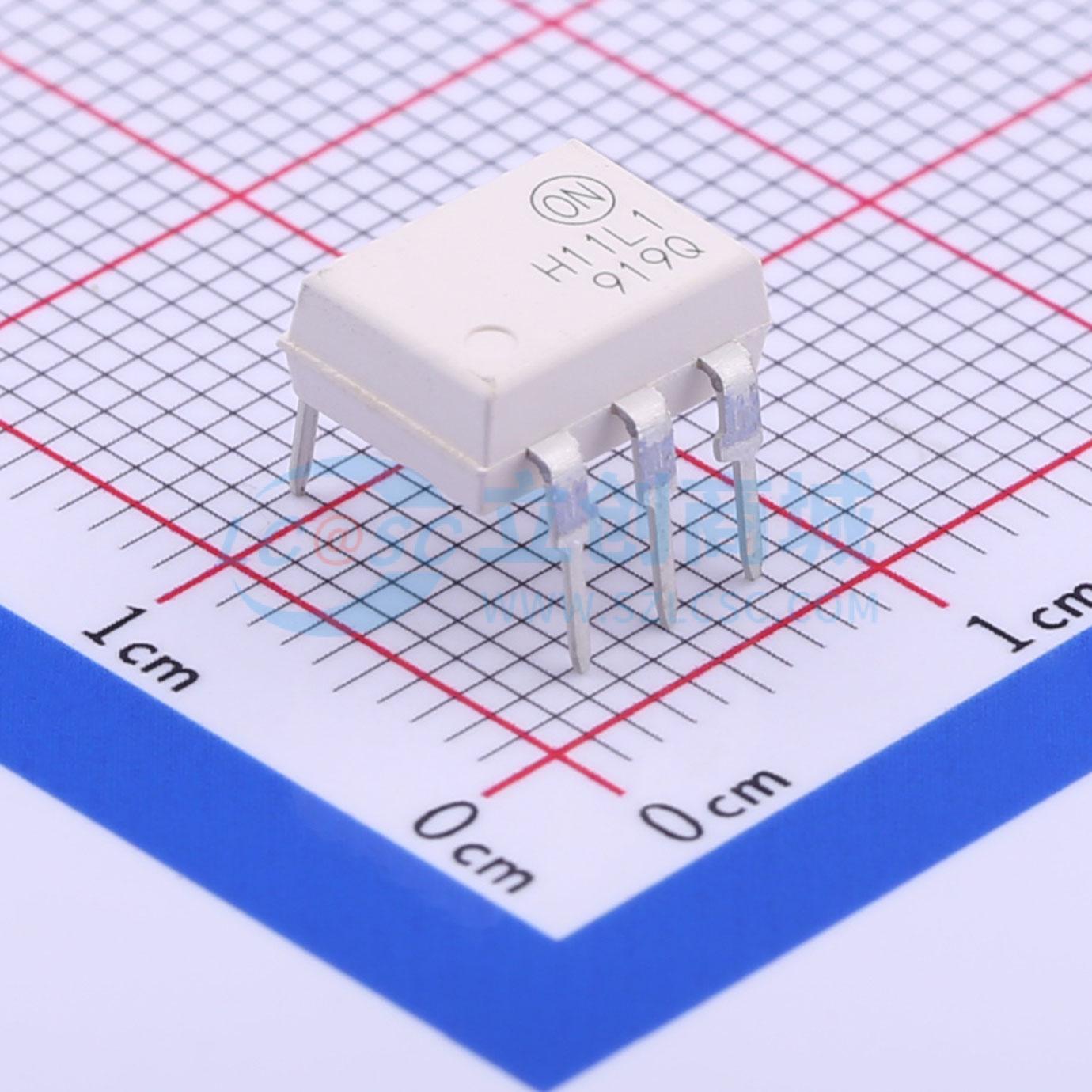

H11L1M

DC输入 1通道隔离电压(rms):4170V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: H11LXM 系列具有与砷化镓红外发光二极管光耦合的高速集成电路检测器。输出集成了施密特触发器，针对抗扰性和脉冲整形提供了迟滞。该检测器电路针对运行简单性进行优化，利用开路收集器输出实现最大应用灵活性。
品牌名称: onsemi(安森美)
商品型号: H11L1M
商品编号: C16587
商品封装: DIP-6
包装方式: 管装
商品毛重: 0.893克(g)

商品参数

通道数：1
输入 - 输入侧 1/输入侧 2：1/0
电压 - 隔离：5000Vrms
输入类型：DC
输出类型：开路集电极
电流 - 输出/通道：50mA
数据速率：1MHz
传播延迟 tpLH / tpHL（最大值）：4μs，4μs
上升/下降时间（典型值）：100ns，100ns
电压 - 正向（Vf）（典型值）：1.15V
电流 - DC 正向（If）：60mA
电压 - 电源：3 V ~ 16 V
工作温度：-55°C ~ 100°C
安装类型：通孔
封装/外壳：6-DIP（0.400"，10.16mm）
供应商器件封装：6-DIP

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 1 个)

个

起订量：1 个50个/管

总价金额：

￥ 0.00

近期成交60单

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	3V~15V
	隔离电压(Vrms)	4.17kV
	CMTI(kV/us)	-
	传输速率	1Mbit/s
	通道数	1
	工作温度	-40℃~+85℃
	传播延迟 tpLH	4us

	属性	参数值
	传播延迟 tpHL	4us
	输入阈值电流(FH)	1.6mA
	输出电流	50mA
	耗散功率(Pd)	250mW
	输出电压	16V
	正向压降(Vf)	1.2V
	直流反向耐压(Vr)	6V
	正向电流(If)	30mA
