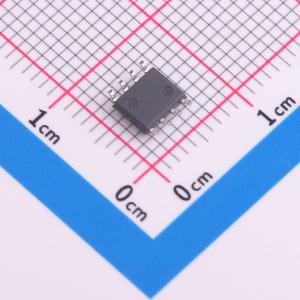

温馨提醒：图片仅供参考，商品以实物为准

AD829ARZ

高速、低噪声视频运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款低噪声（1.7 nV/Hz）、高速运算放大器，具有自定义补偿功能，可为用户提供1至20的增益，同时保持带宽 >50 MHz。在驱动反向端接50Ω或75Ω电缆时，其在3.58 MHz和4.43 MHz下的差分相位为0.04°，差分增益为0.02%，非常适合专业视频应用。可实现230 V/µs的无补偿压摆率和750 MHz的增益带宽，同时仅需电源提供5 mA的电流。其外部补偿引脚使其具有出色的通用性
品牌名称: ADI(亚德诺)
商品型号: AD829ARZ
商品编号: C16597
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.3克(g)

商品参数

应用：电压反馈
电路数：1
-3db 带宽：120MHz
压摆率：230 V/μs
电流 - 电源：5.3mA
电流 - 输出/通道：32mA
电压 - 电源，单/双（±）：±4.5 V ~ 18 V
安装类型：表面贴装
封装/外壳：8-SOIC（0.154"，3.90mm 宽）
供应商器件封装：8-SOIC

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交16单

	属性	参数值
	商品目录	视频放大器
	带宽(-3db)	120MHz
	压摆率(SR)	230V/us
	微分增益	0.02%
	微分相位	0.04deg
	输入失调电压(Vos)	1mV
	输入偏置电流(Ib)	7uA

	属性	参数值
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	输入失调电压温漂(Vos TC)	0.3uV/℃
	共模抑制比(CMRR)	120dB
	增益带宽积(GBP)	750MHz
	静态电流(Iq)	5300uA
