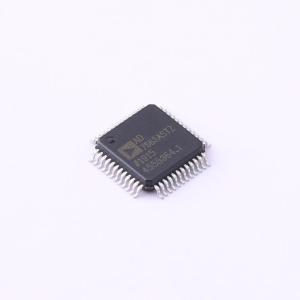

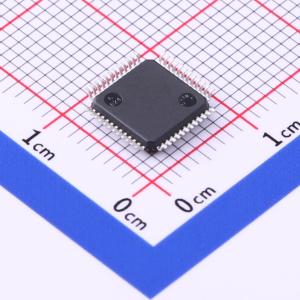

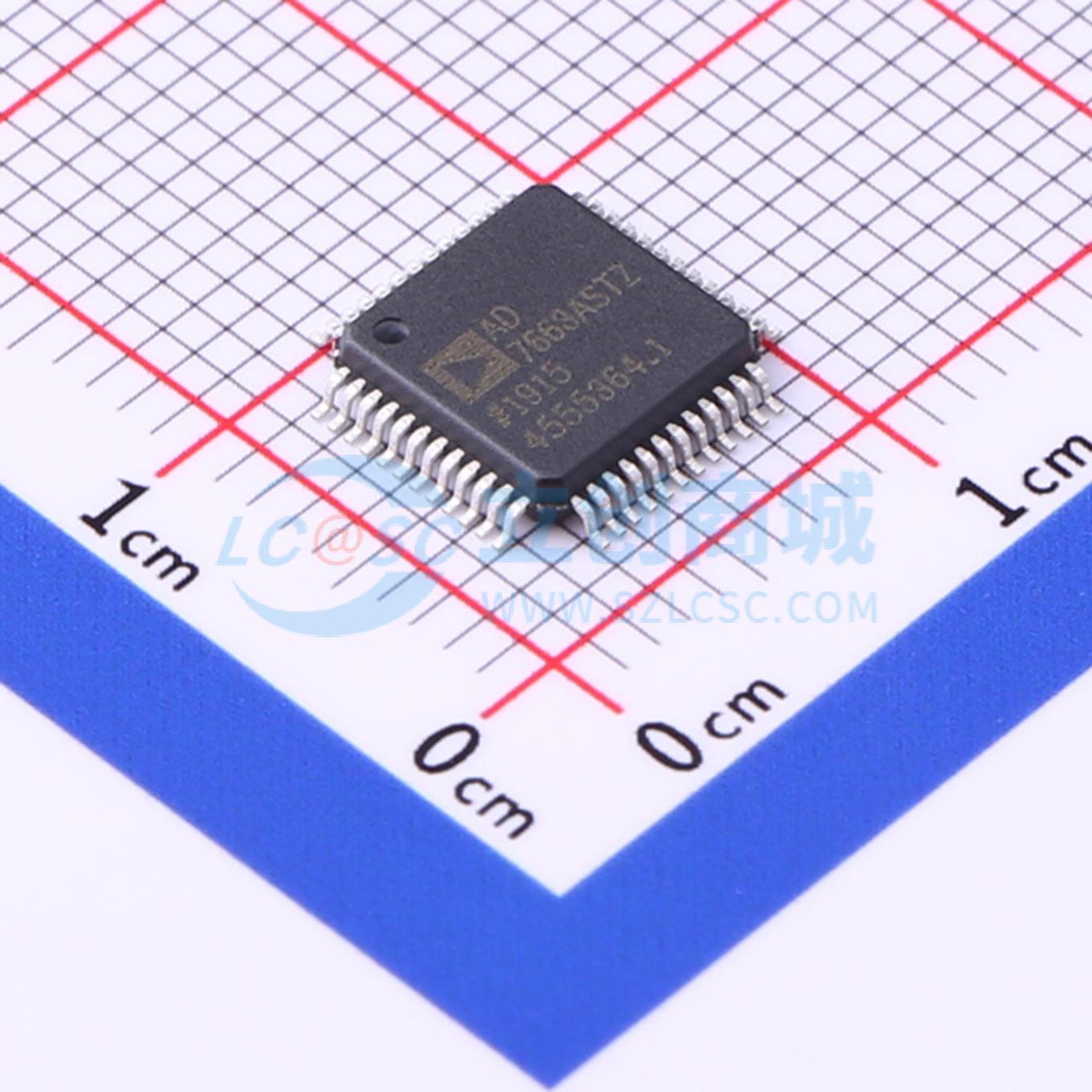

温馨提醒：图片仅供参考，商品以实物为准
AD7663ASTZRL
16位双极性250 kSPS PulSAR® CMOS ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款16位、250 kSPS的电荷再分配逐次逼近寄存器（SAR）模数转换器，采用单5V电源供电。它包含一个高速16位采样ADC、一个允许各种输入范围的电阻输入缩放器、一个内部转换时钟、误差校正电路以及串行和并行系统接口端口。经过硬件工厂校准，并经过全面测试，以确保交流参数（如信噪比 (SNR) 和总谐波失真 (THD)）以及更传统的直流参数（如增益、失调和线性度）。采用高性能0.6微米CMOS工艺制造，有48引脚LQFP和48引脚LFCSP封装，工作温度范围为 -40℃至 +85℃。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD7663ASTZRL
- 商品编号
- C16724
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.83克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 250kHz | |
| 通道数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 接口类型 | SPI；并行 | |
| 差分输入 | - |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 3LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 90dB | |
| 时钟/振荡器 | 内置 | |
| 基准电压源 | 外置 | |
| ADC架构 | SAR | |
| 静态电流 | 5mA |
商品概述
AD7663是一款16位、250 kSPS的电荷再分配逐次逼近型（SAR）模数转换器，采用单5 V电源供电。它包含一个高速16位采样ADC、一个允许各种输入范围的电阻输入缩放器、一个内部转换时钟、误差校正电路，以及串行和并行系统接口端口。 AD7663经过硬件工厂校准，并经过全面测试，以确保诸如信噪比（SNR）和总谐波失真（THD）等交流参数，以及增益、失调和线性度等更传统的直流参数。 它采用高性能0.6微米CMOS工艺制造，提供48引脚LQFP封装和小型48引脚LFCSP封装，工作温度范围为-40°C至+85°C。
商品特性
- 吞吐量：250 kSPS
- 积分非线性（INL）：最大±3 LSB（满量程的±0.0046%）
- 16位分辨率，无丢码
- 信纳比（S/(N+D)）：在100 kHz时典型值为90 dB
- 总谐波失真（THD）：在kHz时典型值为–100 dB
- 模拟输入电压范围 双极性：±10 V、±5 V、±2.5 V；单极性：0 V至10 V、0 V至5 V、0 V至2.5 V
- 交流和直流规格均有
- 无流水线延迟
- 并行（8/16位）和串行5 V/3 V接口
- 与SPI/QSPI/MICROWIRE/DSP兼容
- 单5 V电源供电
- 功耗 典型值35 mW，在100 SPS时为15 μW
- 掉电模式：最大7 μW
- 封装：48引脚四方扁平封装（LQFP）
- 封装：48引脚芯片级封装（LFCSP）
- 与AD7660/AD7664/AD7665引脚兼容
应用领域
- 数据采集
- 电机控制
- 通信
- 仪器仪表
- 频谱分析
- 医疗仪器
- 过程控制
