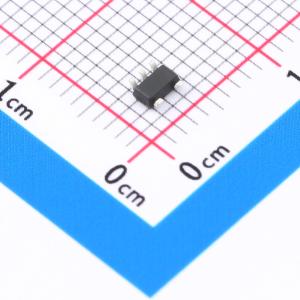

温馨提醒：图片仅供参考，商品以实物为准

TD6810

1.5MHz 800mA 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TD6810是一款高效率的单片同步降压调节器,采用恒定频率、电流模式架构。该设备提供可调版本和固定输出电压1.5V和1.8V的版本。运行期间的电源电流仅为20μA,关断时降至≤1μA。2.5V至5.5V的输入电压范围使其适用于单节锂离子电池供电的应用。100%占空比提供低dropout操作,延长便携系统中的电池寿命。自动突发模式操作在轻负载下提高效率,进一步延长电池寿命。开关频率内部设置为1.5MHz,允许使用小型表面贴装电感和电容。内部同步开关提高了效率并消除了对外部肖特基二极管的需求。0.6V反馈参考电压支持低输出电压。TD6810采用低剖面（1mm）TSOT23-5封装。
品牌名称: Techcode(泰德)
商品型号: TD6810
商品编号: C16510
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.054克(g)
立创商城设计参考: DCDC降压-(1)电源输入7V以内-(1)1A以内-(小电流)方案

商品参数

商品概述

TD6810是一款高效的单片同步降压稳压器，采用恒定频率、电流模式架构。有可调版本以及固定输出电压1.5V和1.8V的版本。工作时的供电电流仅为20mA，在关断状态下降至≤1μA。2.5V至5.5V的输入电压范围使TD6810非常适合单节锂离子电池供电的应用。100%占空比提供了低压差操作，延长了便携式系统的电池寿命。自动Burst Mode操作在轻负载下提高了效率，进一步延长了电池寿命。开关频率内部设定为1.5MHz，允许使用小型表面贴装电感和电容。内部同步开关提高了效率，并消除了对外部肖特基二极管的需求。0.6V反馈参考电压轻松支持低输出电压。TD6810采用低剖面（1mm）TSOT23-5封装。

商品特性

高效率：高达96%
轻负载下的高效率
极低的静态电流：工作时仅为20μA
800mA输出电流
2.5V至5.5V输入电压范围
1.5MHz恒定频率工作
无需肖特基二极管
低压差操作：100%占空比
0.6V基准电压允许低输出电压
关断模式下供电电流≤1μA
电流模式操作，具有出色的线路和负载瞬态响应
过温保护
低剖面（1mm）TSOT23-5封装

应用领域

手机
个人信息设备
无线和DSL调制解调器
数码相机
MP3播放器
便携式仪器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交93单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	800mA
	开关频率	1.5MHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	20uA
	开关管(内置/外置)	内置
	输出类型	可调
