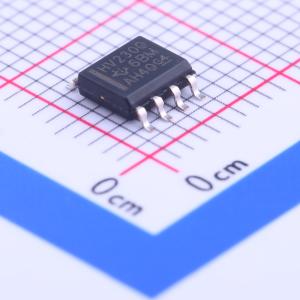

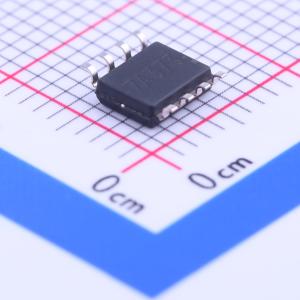

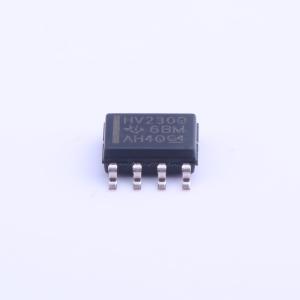

SN65HVD230QDR

SN65HVD230Q、SN65HVD231Q 和 SN65HVD232Q 控制器局域网 (CAN) 收发器专为与带有 CAN 控制器的 3.3-V DSP 或等效设备配合使用而设计。它们适用于采用符合 ISO 11898 标准的 CAN 串行通信物理层的应用。每个 CAN 收发器旨在为总线提供差分发送能力，并为 CAN 控制器提供差分接收能力，速度高达 1 Mbps。 这些器件专为在特别恶劣的环境中运行而设计，具备交叉线保护、接地丢失和过压保护、过温保护以及宽共模范围等特性。 该收发器将单端 CAN 控制器与工业、楼宇自动化和汽车应用中的差分 CAN 总线相连接。它在总线上的共模范围为 -2-V 至 7-V，并且能够承受 ±25 V 的共模瞬变。 在 SN65HVD230Q 和 SN65HVD231Q 上，Rs（引脚 8）提供三种不同的工作模式：高速模式、斜率控制模式和低功耗模式。通过将引脚 8 接地来选择高速工作模式，使发射输出晶体管能够尽可能快地开关，对上升和下降斜率没有限制。通过在引脚 8 连接一个接地电阻可以调节上升和下降斜率，因为斜率与该引脚的输出电流成正比。这种斜率控制可通过在引脚 8 连接 10 kΩ 至 100 kΩ 的外部电阻来实现，10 kΩ 可实现 15-V/μs 的压摆率，100 kΩ 可实现 2-V/μs 的压摆率。 如果向 Rs（引脚 8）施加高逻辑电平，SN65HVD230Q 的电路将进入低电流待机模式，在此期间驱动器关闭，接收器保持激活状态。当总线上出现显性状态（总线差分电压典型值 >900 mv）时，DSP 控制器会解除这种低电流待机模式。 SN65HVD230Q 和 SN65HVD231Q 的独特区别在于，当向 Rs（引脚 8）施加高逻辑电平时，SN65HVD231Q 中的驱动器和接收器都会关闭，并保持在这种睡眠模式，直到 Rs 上的低逻辑电平重新激活电路。 Vref（SN65HVD230Q 和 SN65HVD231Q 的引脚 5）可作为 VCC/2 电压参考。

• 符合 AEC-Q100 标准
• 适用于汽车应用
• 可支持客户特定的配置控制以及重大变更批准
• ESD 保护超过 MIL-STD-883 方法 3015 规定的 2000 V；采用机器模型（ΔC = 200 pF，R = 0）时超过 200 V
• 采用 3.3-V 电源供电
• 可替代 PCA82C250 的低功耗产品
• 总线/引脚 ESD 保护超过 15-kV HBM
• SN65HVD230Q 和 SN65HVD231Q 具备受控的驱动器输出转换时间，以提高信号质量
• 未供电节点不会干扰总线
• 符合 ISO 11898 标准要求
• SN65HVD230Q 低电流待机模式典型值为 370 μA
• SN65HVD231Q 低电流睡眠模式典型值为 0.1 μA
• 设计用于高达 1 兆比特/秒 (Mbps) 的信号速率
• 热关断保护
• 开路故障安全设计
