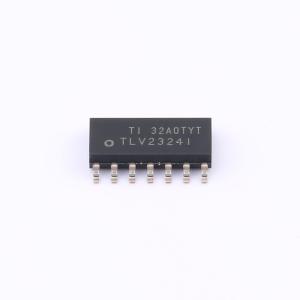

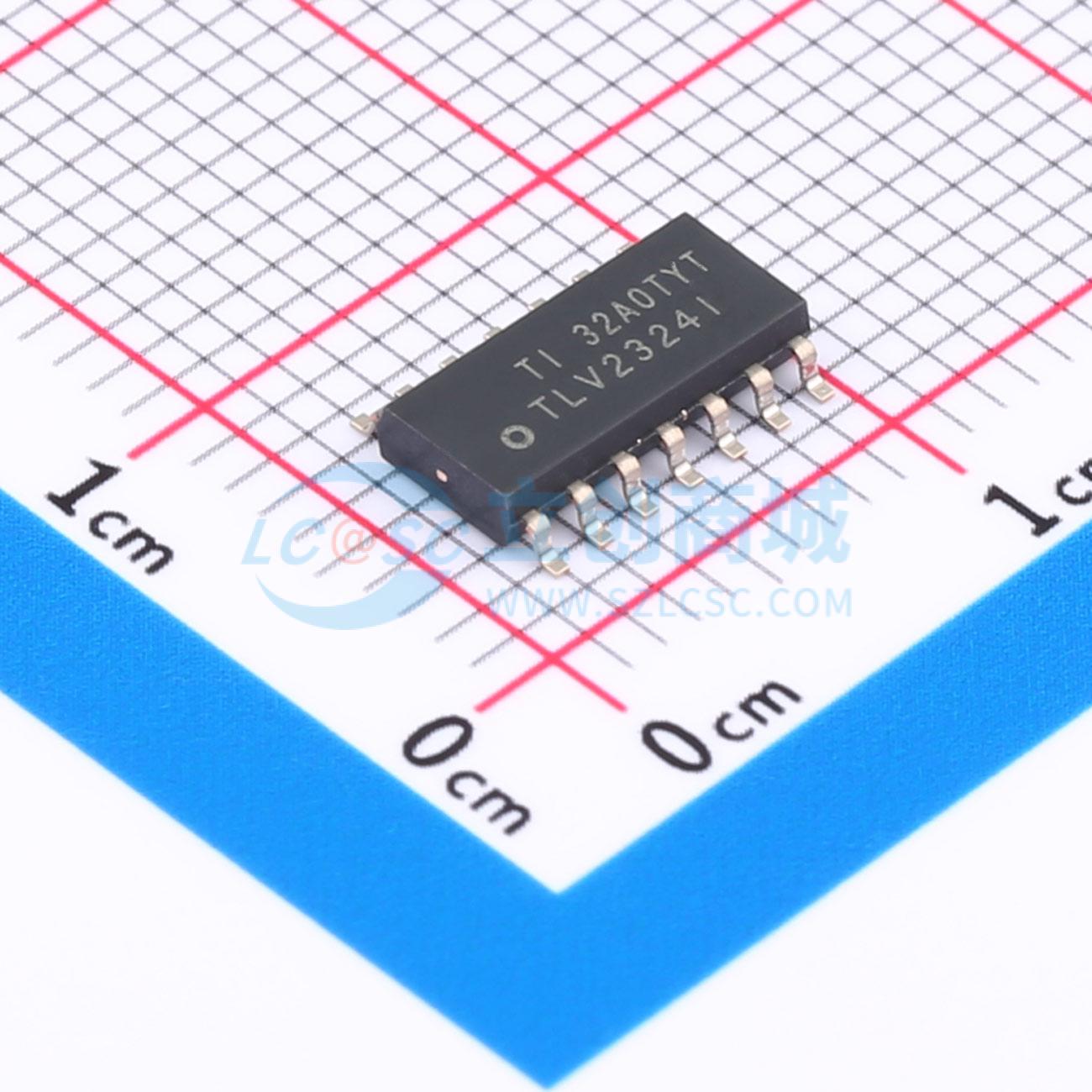

TLV2324IDR
LinCMOS低电压低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV2324 四通道、8V、85kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2324IDR
- 商品编号
- C18530
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入 | |
| 增益带宽积(GBW) | 85kHz | |
| 输入失调电压(Vos) | 1.1mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 30V/ms | |
| 输入偏置电流(Ib) | 0.6pA | |
| 输入失调电流(Ios) | 0.1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 68nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 88dB | |
| 静态电流(Iq) | 24uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2V~8V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
TLV232x包含TLV2322和TLV2324，是低电压低功耗运算放大器，属于专为低压单电源应用设计的器件系列，适合要求器件仅消耗电源电流最小值的超低功耗系统，可在最低2.7V电源电压下完全正常运行，已在3V和5V电源条件下完成全面特性测试与参数确定。采用硅栅LinCMOS技术，可实现低电压低功耗下工作，具备极高输入阻抗和超低偏置电流，适合连接高阻抗源。提供多种封装选项，TSSOP封装尺寸小，最大高度仅为1.1mm，适合空间有限的应用场景。器件输入输出可承受大电流不发生闩锁，内置ESD保护电路，可承受较高电压避免功能故障。
商品特性
- 工作温度范围为-40℃~+85℃，电源电压范围为2.7V~8V，已在3V和5V电压下完成全面特性测试
- 支持单电源供电
- 25℃时共模输入电压范围可扩大至从小于负电源轨到VDD-1V，输出电压范围包含负电源轨
- 输入阻抗典型值为10^12Ω，具备超低偏置电流
- 内置ESD保护电路，可防止高达2000V电压下发生功能故障
- 内置闩锁效应抑制功能，输入输出可承受-100mA电流不保持闩锁
- -40℃至+85℃全温度范围内，单个运算放大器最大电源电流额定值仅为27μA
- 提供多种封装选择，包含小外形封装和薄型缩小外形封装(TSSOP)，TSSOP封装最大高度仅为1.1mm，尺寸小于标准表面贴装封装
应用领域
- 烟雾和热量探测器
- 现场变送器和传感器
- 流量变送器
- 压力变送器
- 温度变送器
- 液位变送器
- 运动检测器
- 超低功耗便携式电池驱动型设备
- 传感器电路、滤波器等高阻抗源应用场景
