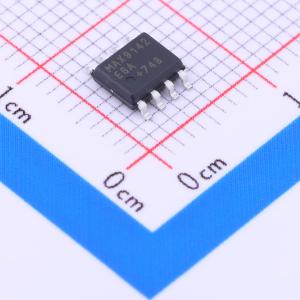

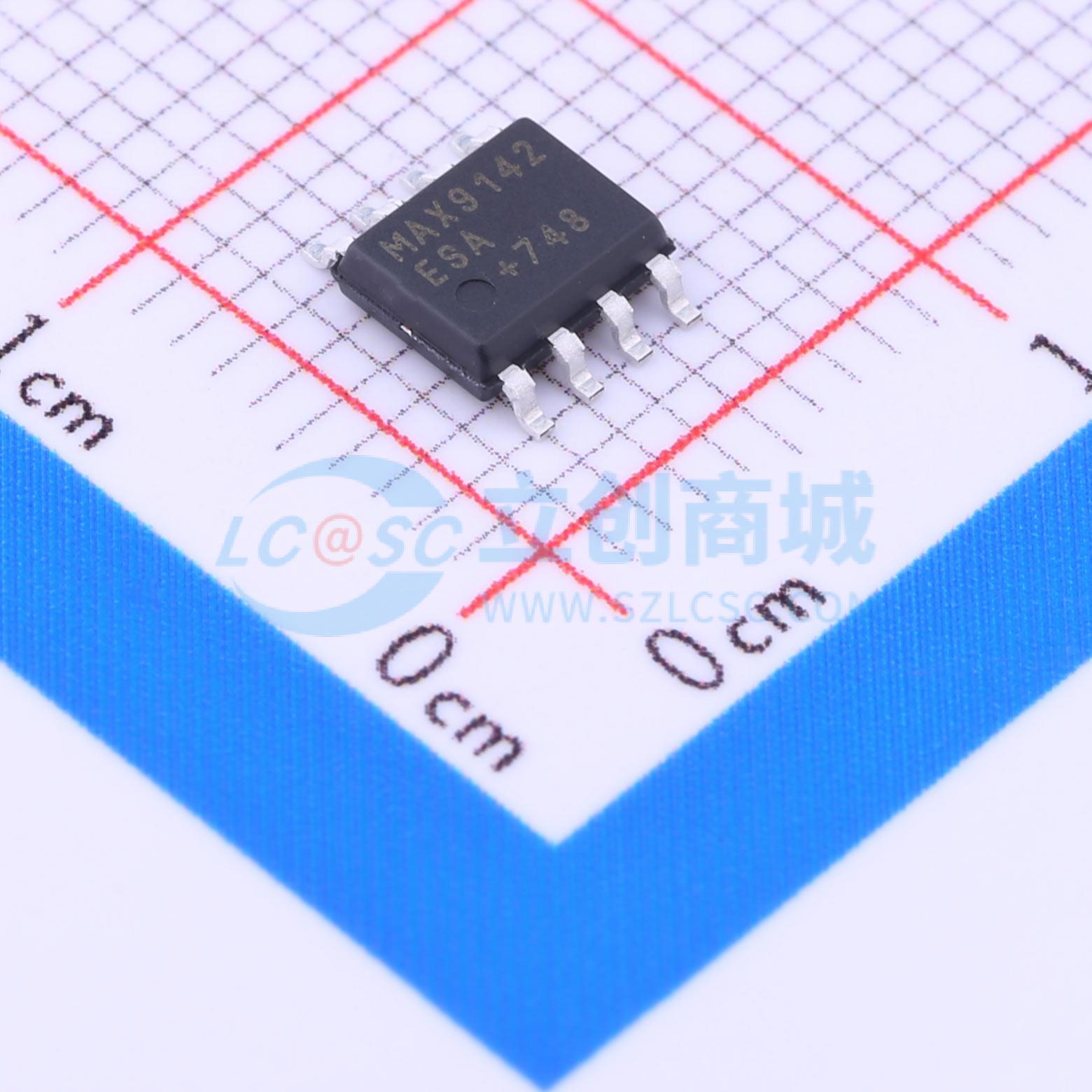

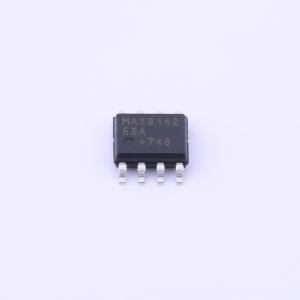

温馨提醒：图片仅供参考，商品以实物为准
MAX9142ESA+T
40ns、低功耗、3V/5V、满摆幅、单电源比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX9140/MAX9141为单通道，MAX9142/MAX9144为双通道/四通道高速比较器，专为采用3V或5V电源供电的系统而优化。MAX9141具备锁存使能和器件关断功能。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为40ns，每个比较器的电源电流仅为150μA。 MAX9140/MAX9141/MAX9142/MAX9144的输入共模范围超出两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的0.3V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 MAX9140/MAX9141/MAX9142/MAX9144是行业标准比较器MAX941/MAX942/MAX944的高速、低功耗、低成本升级版。
- 商品型号
- MAX9142ESA+T
- 商品编号
- C18567
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.219克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 90nA | |
| 传播延迟(tpd) | 40ns | |
| 滞后电压(Vhys) | 1.5mV | |
| 共模抑制比(CMRR) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 推挽 | |
| 输出模式 | TTL；CMOS | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 150uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 2.7V~5.5V | |
| 输入失调电流(Ios) | 120nA |
商品概述
MAX9140/MAX9141为单通道，MAX9142/MAX9144为双通道/四通道高速比较器，专为采用3V或5V电源供电的系统而优化。MAX9141具备锁存使能和器件关断功能。这些器件集高速、低功耗和轨到轨输入于一体。传播延迟为40ns，每个比较器的电源电流仅为150μA。 MAX9140/MAX9141/MAX9142/MAX9144的输入共模范围超出两个电源轨。输出无需外部上拉电路即可拉至任一电源轨的0.3V以内，使这些器件非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 MAX9140/MAX9141/MAX9142/MAX9144是行业标准比较器MAX941/MAX942/MAX944的高速、低功耗、低成本升级版。
商品特性
- 快速，40ns传播延迟（10mV过驱动）
- 低功耗：每个比较器的功耗为0.45mW（3V），电源电流为150μA
- 针对3V和5V应用进行优化（可低至2.7V工作）
- 轨到轨输入电压范围
- 低失调电压，500μV
- 内部迟滞实现干净切换
- 输出摆幅为电源轨的300mV
- CMOS/TTL兼容输出
- 输出锁存（仅MAX9141）
- 关断功能（仅MAX9141）
- 提供SC70和SOT23封装
应用领域
- 线路接收器
- 电池供电系统
- 阈值检测器/鉴别器
- 3V/5V系统
- 过零检测器
- 采样电路
