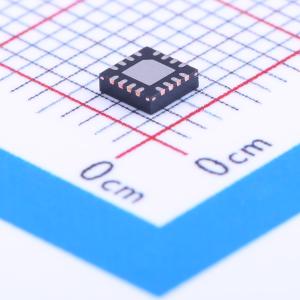

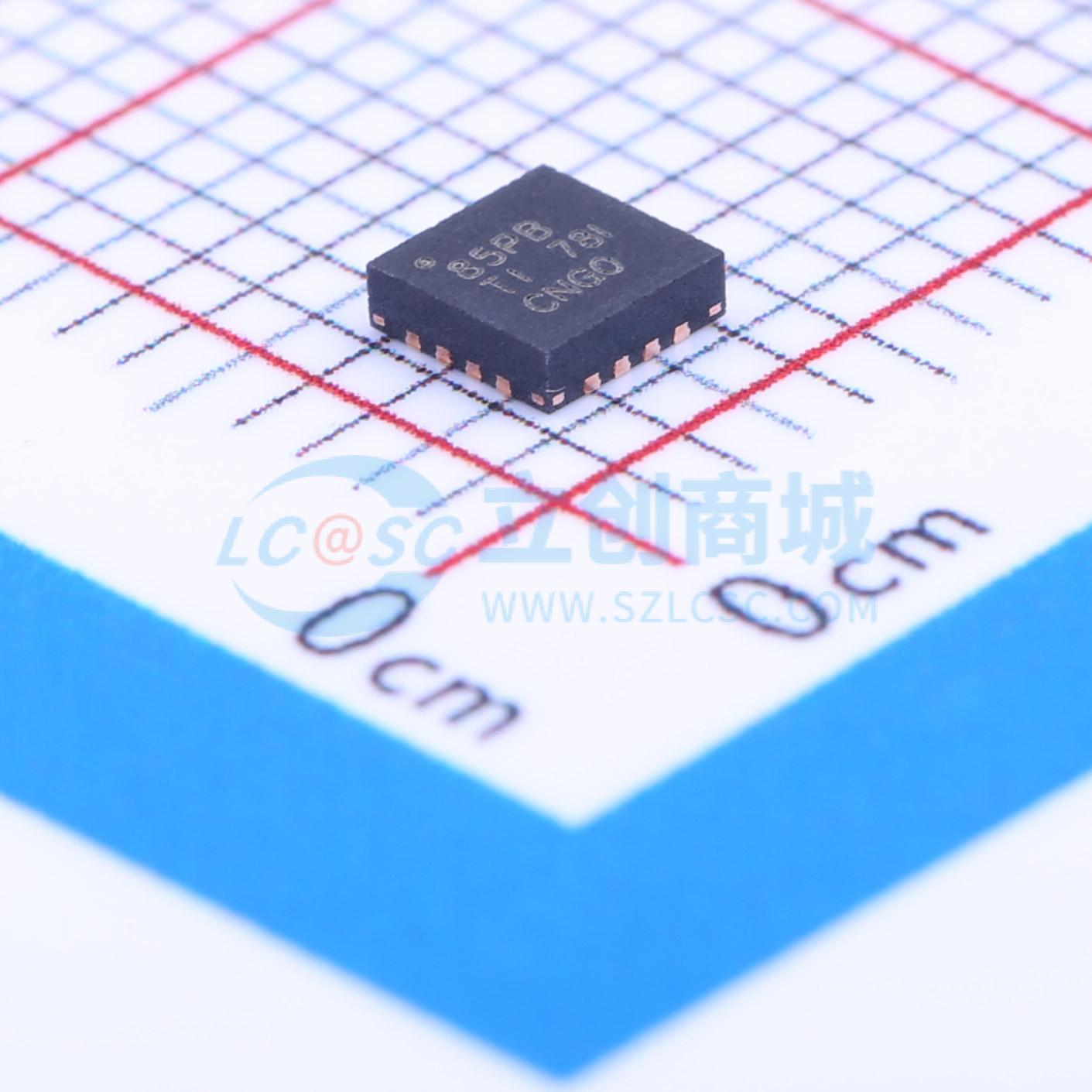

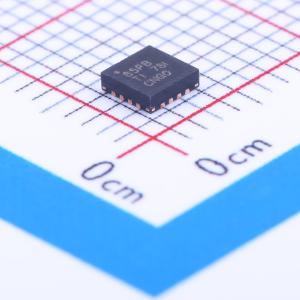

ONET8501PBRGTR

11.3 Gbps 可选速率限幅放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ONET8501PB 11.3Gbps 速率可选限幅放大器
品牌名称: TI(德州仪器)
商品型号: ONET8501PBRGTR
商品编号: C21863
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.15克(g)

商品参数

商品概述

ONET8501PB是一款高速、3.3V限幅放大器，适用于多种光纤和铜缆应用，数据速率从2 Gbps至11.3 Gbps。该器件提供双线串行接口，可对带宽、输出幅度、输出预加重、输入阈值电压（限幅电平）和信号丢失判定电平进行数字控制。也可通过外部速率选择引脚选择预设的带宽和信号丢失（LOS）判定电平设置。 ONET8501PB的增益约为34dB，可确保对于低至20mVp-p的输入信号实现全差分输出摆幅。输出幅度可调整为350mVp-p、650mVp-p或850mVp-p。为补偿连接到器件输出端的微带线或带状线的频率相关损耗，输出级包含可编程预加重功能。还提供可设置的信号丢失检测和输出禁用功能。该器件采用符合RoHS标准的3mm×3mm 16引脚QFN小尺寸封装，典型功耗低于170mW，工作温度范围为-40℃至100℃。

商品特性

输出禁用
表面贴装
3mm×3mm 16引脚符合RoHS标准的QFN小尺寸封装
最高11.3 Gbps工作速率
双线数字接口
数字可选输入带宽
可调LOS阈值
数字可选输出电压
数字可选输出预加重
可调输入阈值电压
低功耗
输入失调消除
带有片上50Ω至VCC背端匹配的CML数据输出
单+3.3V电源

应用领域

10吉比特以太网光接收器
2倍/4倍/8倍和10倍光纤通道光接收器
SONET OC - 192/SDH - 64光接收器
SFP+和XFP收发模块
XENPAK、XPAK、X2和300引脚MSA转发器模块
电缆驱动器和接收器

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	3.6V
	轨到轨	-
	增益带宽积(GBP)	9GHz
	输入失调电流(Ios)	-

	属性	参数值
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	63mA
	输出电流	-
	工作温度	-40℃~+100℃
	单电源	2.95V~3.6V
