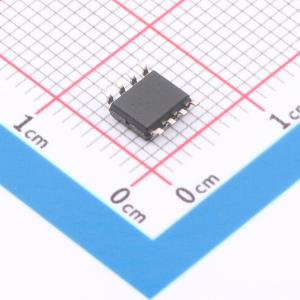

温馨提醒：图片仅供参考，商品以实物为准
THS4503ID
THS4503ID
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4503 高速全差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4503ID
- 商品编号
- C26328
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 15V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 300MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 1.3V/ns | |
| 输入偏置电流(Ib) | 5.2uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1.2uA | |
| 噪声密度(eN) | 6.8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | 20nA/℃ | |
| 静态电流(Iq) | 34mA | |
| 输出电流 | 80mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~15V | |
| 双电源(Vee~Vcc) | -7.5V~7.5V |
商品概述
THS4502和THS4503是高性能全差分放大器。具备断电功能的THS4502和无断电功能的THS4503为全差分放大器树立了新的性能标准，其线性度无与伦比，支持在40 MHz频率下实现14位操作。封装选项包括8引脚SOIC和8引脚MSOP，后者占用空间更小，交流性能更优，散热能力更强。
商品特性
- 全差分架构
- 带宽：370 MHz；压摆率：2800 V/μs
- 三阶互调失真（IMD₃）：30 MHz时为 -95 dBc
- 三阶输出截点（oIP₃）：30 MHz时为51 dBm
- 输出共模控制
- 宽电源电压范围：5 V、±5 V、12 V、15 V
- 输入共模范围居中
- 断电功能（THS4502）
- 提供评估模块
应用领域
- 高线性模数转换器前置放大器
- 无线通信接收链路
- 单端转差分转换
- 差分线路驱动器
- 差分信号有源滤波
