商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 2.4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 39nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 7mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | 1.35V~8V；-8V~-1.35V | |
| 功能特性 | 使能/关断功能；内置补偿 |
商品概述

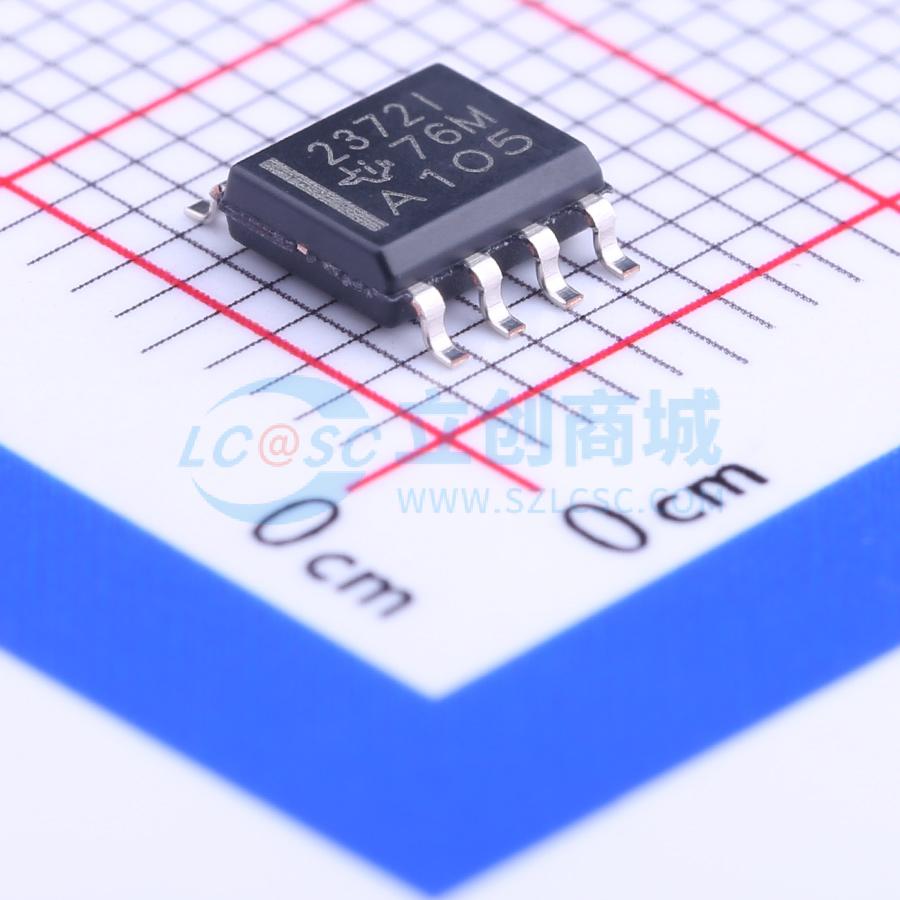

TLV237x是带有关断功能的轨至轨输入和输出单电源运算放大器，每通道电流低至550μA，带宽可达3MHz。该器件在工业温度范围内最小工作电源电压低至2.7V，最大建议电源电压为16V，可支持±1.35V至±8V的电源，具备适用于高阻抗传感器接口的CMOS输入特性，兼容锂离子电池供电系统和多种微功耗微控制器工作电源电压范围，提供多种封装选择。
商品特性
- 具备轨至轨输入和输出功能
- 带宽为3MHz，转换率为2.4V/μs
- 高输出驱动可达105mA
- 电源电压范围为2.7V~16V
- 每通道电源电流为550μA
- 支持低功耗关断模式，关断模式下每通道电源电流为25μA
- 输入偏置电流为1pA
- 输入噪声电压为39nV/√Hz
- 单位增益稳定
- 工业级额定温度范围为-40℃~+125℃
- 提供多种封装可选，包括5引脚或6引脚SOT-23、8引脚或10引脚VSSOP、PDIP、SOIC、MSOP、TSSOP封装
应用领域
- 白色家电
- 手持测试设备
- 便携式血糖仪
- 远程感测
- 有源滤波器
- 工业自动化
- 电池供电型电子产品
